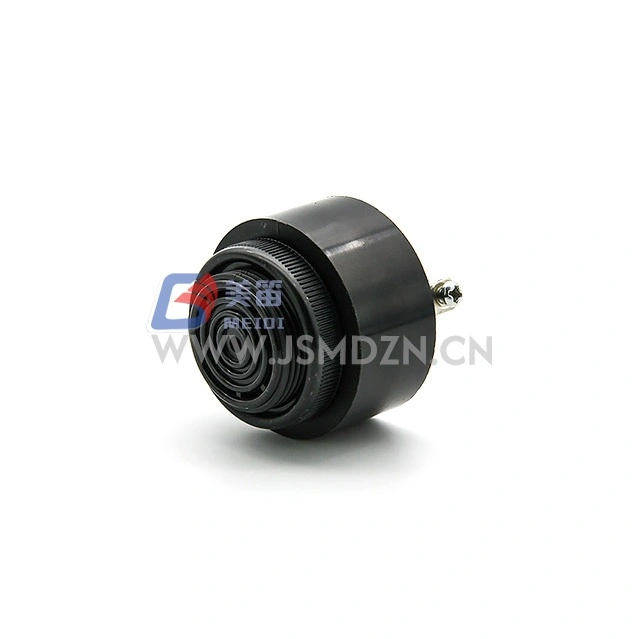

L'allarme elettronico MEIDI HND-4333M con uscita sonora da 95 dB è un allarme elettronico ad alta tensione progettato per applicazioni di avviso acustico che richiedono azionamento CA o CC a livelli di tensione elevati. Con una tensione nominale di 110 VCC/VCA con un intervallo operativo di 60~150 VCC/VCA, questo allarme si integra nei circuiti di allarme collegati alla rete elettrica e nei sistemi di controllo industriale ad alta tensione senza ulteriore regolazione della tensione.
L'HND-4333M produce min. Pressione sonora di 95 dB a 110 V CC/VAC, 10 cm, con una frequenza di risonanza di 2800 ± 500 Hz. Le specifiche della sorgente elencano il parametro di frequenza con una notazione intermittente e il tipo di tono come Continuo. L'alloggiamento in ABS nero fornisce un fattore di forma di diametro Φ43,0 mm con un peso netto di circa 36 g. La temperatura operativa è compresa tra -20 ℃ ~ + 70 ℃, con conservazione nominale fino a -30 ℃ ~ + 80 ℃.
Azionamento CA/CC ad alta tensione: potenza nominale 110 VCC/VCA con intervallo operativo 60~150 VCC/VCA per il collegamento diretto a circuiti di alimentazione ad alta tensione
Uscita di pressione sonora di 95 dB — Min. 95 dB a 110 V CC/VAC, 10 cm per allarme acustico in ambienti industriali
Frequenza di risonanza di 2800 Hz: sintonizzata in fabbrica a 2800±500 Hz con uscita a tono continuo

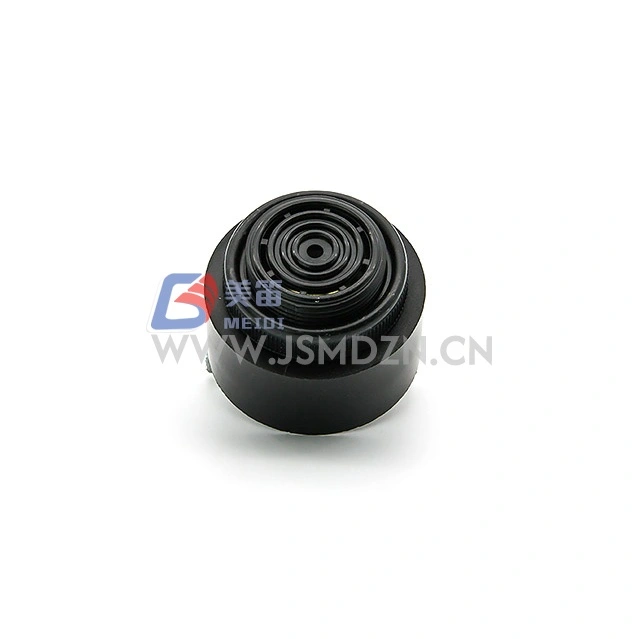

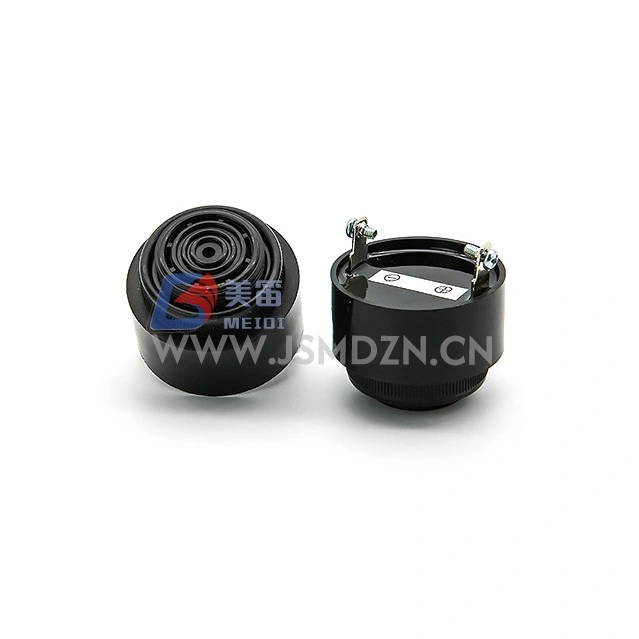

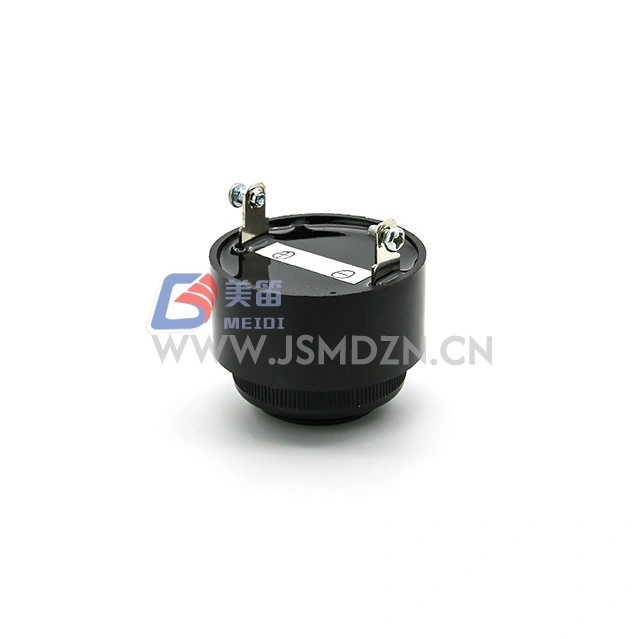

Custodia in ABS nero: struttura con diametro di Φ43,0 mm, peso netto di circa 36 g
Ampio intervallo di temperature: -20℃~+70℃ in funzione, -30℃~+80℃ in stoccaggio
| Parametro | Valore | Note |
| Tipo di prodotto | Allarme elettronico | — |
| Tensione nominale | 110 VCC/VAC | Nominale |
| Tensione operativa | 60~150 VCC/VAC | Gamma continua |
| Corrente nominale | Massimo. 20 mA | A 110 VCC/VCA |
| Livello di pressione sonora | minimo 95dB | A 110 V CC/VAC, 10 cm |
| Frequenza di risonanza | 2800±500Hz | Notazione intermittente per specifica |
| Tono | Continuo | Secondo specifica |
| Temperatura operativa | -20℃~+70℃ | Continuo |
| Temperatura di conservazione | -30℃~+80℃ | Non operativo |
| Materiale dell'alloggiamento | ABS | Nero |

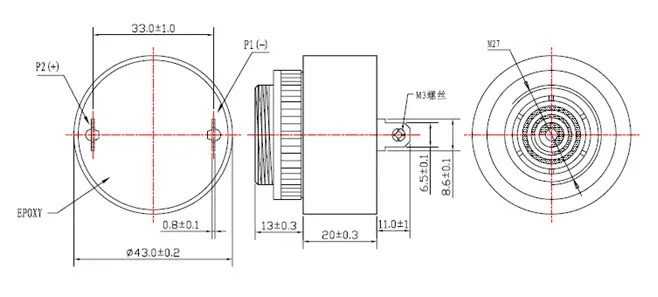

| Diametro | Φ43,0 mm | Disegno per dimensione |
| Peso netto | Circa 36 g | — |
Circuiti di allarme ad alta tensione: sistemi con alimentazione CA/CC da 110 V per avvisi acustici ad azionamento diretto
Pannelli di controllo industriali: allarmi di guasto e stato nelle apparecchiature collegate alla rete
Notifica antincendio e di sicurezza: unità di allarme acustico negli impianti di sicurezza degli edifici con alimentazione a 110 V
Avvertenza sui rischi di processo: notifica di sovraccarico e guasto delle apparecchiature in ambienti industriali
Sistemi di allarme elettronici generali: applicazioni che richiedono azionamento ad alta tensione e uscita sonora da 95 dB
| Requisito di progettazione | Vantaggio dell'HND-4333M |
| Azionamento ad alta tensione | 110 V CC/CA nominale, intervallo operativo 60 ~ 150 V CC/CA per il collegamento diretto alla rete |
| Uscita sonora | minimo 95 dB a 110 V CC/VAC, 10 cm |
| Flessibilità dell'offerta | Accetta sia tensione CA che CC entro l'intervallo operativo |
| Fattore di forma compatto | Custodia in ABS da Φ43,0 mm a circa 36 g |
| Resistenza alla temperatura | Intervallo operativo -20℃~+70℃ per ambienti industriali |
MEIDI produce l'allarme elettronico HND-4333M con uscita sonora da 95 dB secondo processi di produzione controllati. Ogni lotto di produzione è sottoposto a:
Verifica della frequenza: test della frequenza di risonanza a 2800±500 Hz

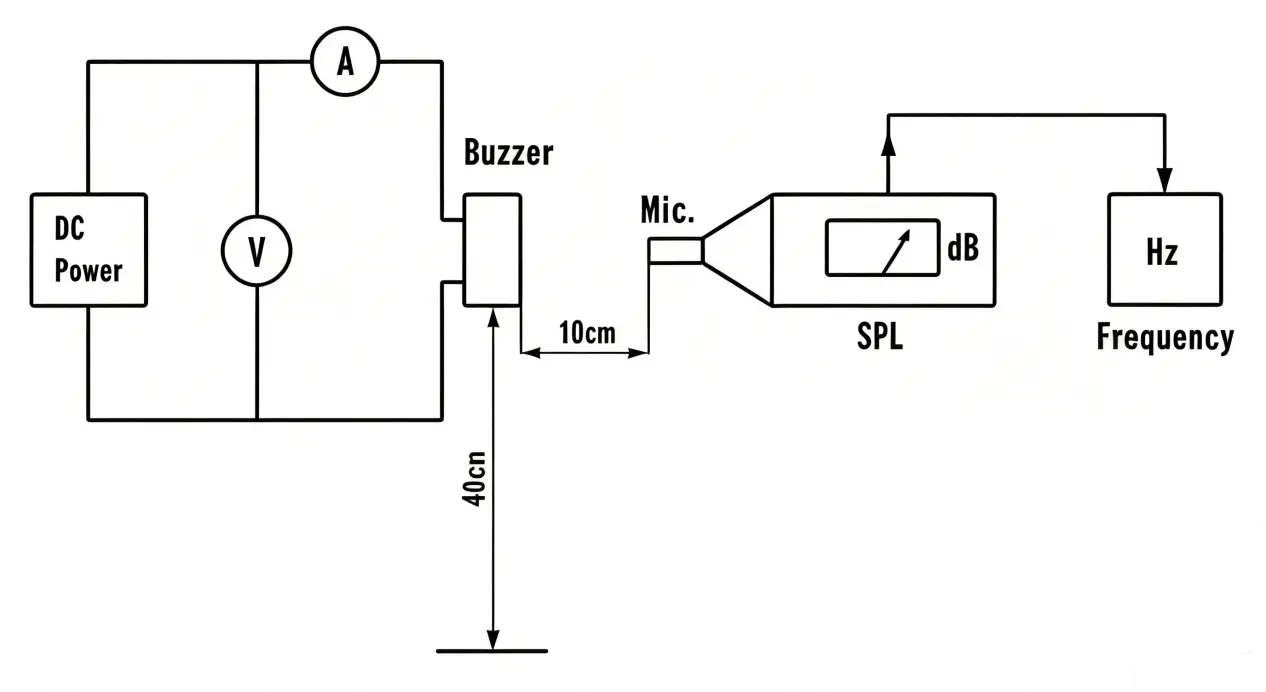

Verifica SPL: verifica della pressione sonora a 110 V CC/VAC, 10 cm
Test del consumo di corrente: max. Controllo 20 mA a 110 V CC/VAC
Test di affidabilità: test di durata di 96 ore alla tensione nominale con onda quadra da 1/2 ciclo di lavoro, conservazione ad alta temperatura di +80 ℃ (96 ore), conservazione a bassa temperatura di -40 ℃ (96 ore), esposizione all'umidità di 48 ore a +40 ℃/90~95% RH, shock termico a 10 cicli (+70 ℃↔-20 ℃), test di caduta da 1,2 m e test di vibrazione meccanica (1000 volte/min, ampiezza 1,5 mm, 3 assi)
I prodotti sono realizzati con materiali conformi alla direttiva RoHS. Contattare MEIDI per documentazione dettagliata sulla qualità e rapporti di prova.
1. Cosa significa "Intermittente" nelle specifiche della frequenza e come si collega al tono "Continuo"?
Le specifiche della sorgente elencano la frequenza di risonanza come "2800±500 Hz/intermittente" e il tipo di tono come "Continuo". La notazione intermittente appare nel campo del parametro frequenza, mentre il tono è specificato come continuo. Contatta MEIDI per chiarimenti sul ciclo di lavoro e sulla relazione del modello tonale per la tua applicazione.
2. L'HND-4333M può essere pilotato sia con tensione CA che CC?
SÌ. La tensione nominale è specificata come 110 V CC/VAC e l'intervallo di tensione operativa è 60 ~ 150 V CC/VAC. L'allarme accetta sia l'ingresso CA che CC entro questo intervallo. Verificare che la tensione di alimentazione rientri nell'intervallo operativo specificato.
3. Qual è la distanza e le condizioni di misurazione del livello di pressione sonora?
La specifica di origine afferma Min. 95 dB a 110 V CC/VAC, 10 cm. La misurazione viene effettuata a una distanza di 10 cm sotto la tensione nominale. Utilizzare questa condizione di misurazione quando si confronta l'uscita acustica con altre unità di allarme.
4. Quali materiali e dimensioni dell'alloggiamento utilizza l'HND-4333M?
L'HND-4333M utilizza un alloggiamento in ABS nero con diametro di Φ43,0 mm e peso netto di circa 36 g. Contattare MEIDI per il disegno quotato ufficiale che mostra le dimensioni meccaniche complete e i dettagli di montaggio.
Per schede tecniche, dati sulle specifiche acustiche o discussione sulla configurazione OEM, contattare MEIDI. Le specifiche del prodotto e la documentazione di qualificazione sono disponibili tramite NDA reciproca.
