Il cicalino di allarme piezoelettrico 4218 è un allarme elettronico a servizio continuo progettato per fornire un tono penetrante a 2800 Hz per applicazioni di avviso industriali e critiche per la sicurezza. Alloggiato in un corpo in ABS da 42 mm di diametro, accetta un'ampia alimentazione da 3–24 V CC, rendendolo compatibile con banchi batterie da 12 V, centrali di rivelazione incendio da 24 V e fonti di rete raddrizzate senza regolazione esterna. L'allarme è progettato per un funzionamento prolungato, con caratteristiche termiche che gli consentono di rimanere attivo durante un evento di emergenza prolungato senza variazioni delle prestazioni.
Un tono fondamentale da 2800 Hz taglia il rumore di fondo industriale di 85–90 dB, fornendo una chiara notifica di pericolo anche a distanza.
La classificazione per servizio continuo garantisce che la bobina e il circuito di azionamento rimangano entro limiti termici di sicurezza durante eventi di allarme estesi, inclusi scenari di burn-in di 24 ore.
La finestra operativa da 3–24 V supporta il collegamento diretto ai pannelli di controllo da 12 V e 24 V nonché ai sistemi alimentati a batteria, eliminando la necessità di adattatori di tensione separati.
I pin a saldare con foro passante e una base filettata opzionale consentono una rapida installazione a pannello o in superficie, con il robusto involucro in ABS adatto sia per uso interno che esterno protetto.
La frequenza si colloca tra i comuni indicatori di stato da 2kHz e i cicalini piezoelettrici da 4kHz, conferendogli un carattere di allerta distintivo che si distingue facilmente dai suoni degli altri macchinari.
| Parametro | Valore | Note |
| Tipo di prodotto | Allarme elettronico/sirena | — |
| Livello di pressione sonora | Minimo 90dB | A 10 cm, come da protocollo di test |
| Frequenza di risonanza | 2800±500 Hz | Tono fondamentale |
| Tensione operativa | 3–24 VCC | Gamma continua |
| Tensione nominale | 12 VCC | Nominale |
| Consumo corrente | ≤ 8 mA | Alla tensione nominale |
| Ciclo di lavoro | Continuo | Eventi di allarme estesi |
| Temperatura operativa | -20 ℃ ~ +80 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +85 ℃ | Non operativo |
| Materiale dell'alloggiamento | ABS nero | — |
| Tipo di montaggio | Foro passante | Saldatura ad onda/manuale; base filettata opzionale |

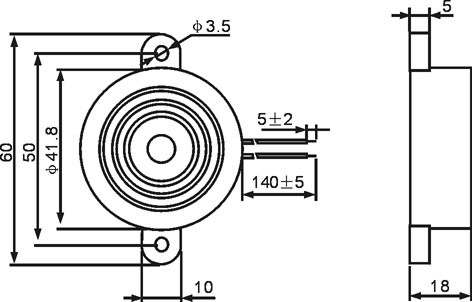

| Dimensioni (diametro × altezza) | 42×18mm | Solo corpo |
| Peso | 12 g | — |
| Cavo/Terminale | Conduttori a perno | Connessione a saldare a foro passante |
Sistemi di allarme antincendio ed evacuazione che richiedono un tono continuo di attenzione in edifici commerciali, magazzini e strutture industriali.
Avvisi di pericolo di processi industriali come avvisi di perdite di sostanze chimiche, allarmi di riduzione della pressione e segnali di sovraccarico della macchina in cui un tono a 2800 Hz rimane distinto dal rumore del macchinario a frequenza più bassa.
Impianti di sicurezza e protezione perimetrale che beneficiano di una sirena ad alta intensità per il rilevamento delle intrusioni e la notifica di accessi non autorizzati.
Siti edilizi e minerari all'aperto in cui l'allarme viene utilizzato per avvisi di prossimità di attrezzature pesanti e avvisi di esplosione, protetti da una custodia resistente agli agenti atmosferici opzionale.
Avvisatore ausiliario per veicoli di emergenza su camion utilitari e centri di comando mobili, alimentato direttamente dalle alimentazioni del veicolo a 12 V o 24 V.
| Requisiti del sistema di sicurezza | HND‑4218 Vantaggio |
| Udibilità a lungo raggio | L'uscita a 2800 Hz penetra oltre gli 85 dB di rumore ambientale per avvisi efficaci su ampie superfici |
| Durata estesa dell'evento | La valutazione del servizio continuo consente ore di funzionamento ininterrotto senza arresto termico |
| Flessibilità di alimentazione | L'ingresso 3–24 V CC copre la batteria, il pannello e l'alimentazione di rete raddrizzata senza adattatori esterni |
| Installazione rapida | I perni con foro passante e la base filettata opzionale riducono i tempi di montaggio su pannelli di controllo e macchinari |
| Differenziazione degli avvisi | Il tono a 2800 Hz è chiaramente distinguibile dagli indicatori di stato a 2kHz e 4kHz |
MEIDI dedica una linea di assemblaggio separata al cicalino di allarme piezoelettrico 4218, dove ciascuna unità viene controllata per l'emissione acustica, la frequenza del tono e l'assorbimento di corrente prima della spedizione. L'alloggiamento in ABS è stampato internamente e il circuito dell'oscillatore interno è calibrato per mantenere la fondamentale di 2800 Hz nell'intero intervallo di tensione. La tracciabilità del lotto viene mantenuta attraverso un codice lotto riportato sull'alloggiamento, che collega alla data di produzione e ai record dei test.
I test di affidabilità seguono un protocollo standard che include prove di resistenza termica a temperature estreme sia alte che basse, esposizione alle vibrazioni che simula lo stress di trasporto e installazione e funzionamento continuo alla tensione nominale per 24 ore per confermare la stabilità termica. Il rapporto di prova dettagliato è disponibile su richiesta e documenta le misurazioni SPL, di frequenza e di corrente effettuate in condizioni di laboratorio controllate.

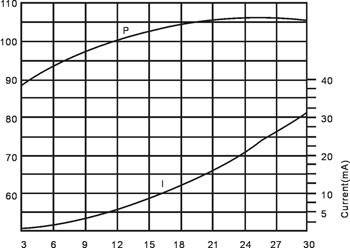

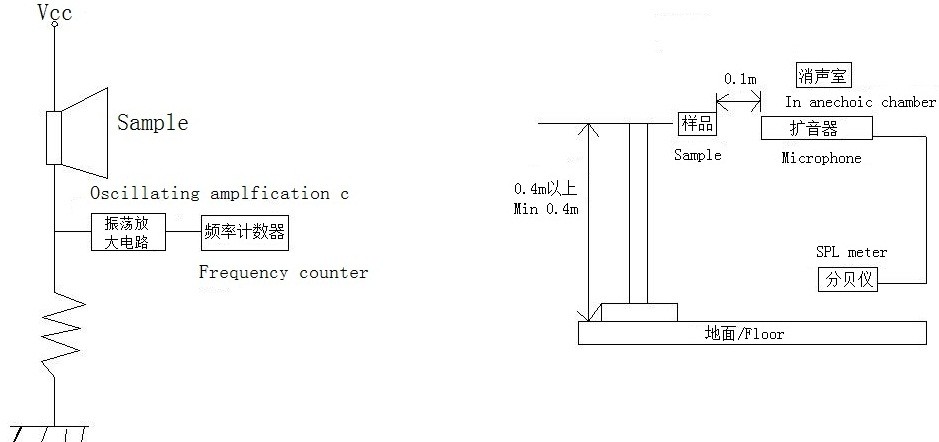

Il cicalino di allarme piezoelettrico 4218 è caratterizzato dall'utilizzo di un'onda quadra da 12 Vp‑p a 2800 Hz, misurata a 10 cm in una camera anecoica. I tipici campioni di produzione forniscono un livello di pressione sonora ben superiore al minimo di 90 dB, con un assorbimento di corrente costantemente pari o inferiore a 8 mA. La tabella seguente riassume l'inviluppo prestazionale garantito.
| Articolo | Valore garantito |
| Livello di pressione sonora | ≥ 90dB |
| Frequenza | 2800±500 Hz |
| Attuale | ≤ 8 mA |
| Dimensioni | 42×18mm |
Per il protocollo completo dei test di produzione e i dati statistici di processo, contattare l'ingegneria applicativa MEIDI.
1. Il cicalino di allarme piezoelettrico 4218 può essere utilizzato all'aperto in condizioni di umidità?
L'alloggiamento standard in ABS è progettato per ambienti interni ed esterni protetti. Se l'allarme sarà esposto a pioggia diretta, polvere o acqua, MEIDI può fornire una versione con custodia con grado di protezione IP e struttura con guarnizioni. Discuti i tuoi requisiti ambientali con il team di tecnici per selezionare la configurazione appropriata.
2. Qual è la portata effettiva in una fabbrica rumorosa con un livello di fondo di 85 dB?
Con un'uscita minima di 90 dB a 10 cm, l'HND‑4218 fornisce un notevole rapporto segnale/rumore nella maggior parte degli ambienti industriali. La distanza di copertura effettiva dipende dalle proprietà acustiche dello spazio; per aree di grandi dimensioni è possibile installare più allarmi a intervalli regolari per garantire l'udibilità in tutta la struttura. Il supporto per la modellazione acustica è disponibile presso MEIDI.
3. È sicuro far funzionare l'allarme continuamente per un giorno intero o più?
SÌ. L'allarme è progettato per un servizio continuo e il suo design termico mantiene la bobina e l'elettronica entro limiti di sicurezza anche durante l'attivazione prolungata. Ciò lo rende adatto per applicazioni di segnalazione di emergenza in cui potrebbe essere necessario che l'allarme suoni fino al ripristino manuale.
4. È possibile modificare la frequenza del tono da 2800 Hz?
Il modello standard funziona a 2800Hz. Per progetti OEM con requisiti di frequenza specifici, MEIDI può esaminare la fattibilità di un circuito oscillatore personalizzato. Si applicano quantità minime di ordine.
5. Come integro l'allarme in un sistema a 48 V o 110 V?
L'intervallo di ingresso standard è 3–24 V CC. Per tensioni più elevate è possibile utilizzare un semplice convertitore step-down o un divisore resistivo. In alternativa, MEIDI può fornire una variante con avvolgimento della bobina personalizzato per il funzionamento a 48 V CC. Contatta il team delle applicazioni per comunicare la tensione del tuo sistema e la disponibilità di corrente.
6. Esiste un'opzione di azionamento da 12 V CC che non richiede un'onda quadra esterna?
L'HND‑4218 include un oscillatore interno, quindi una tensione CC costante entro l'intervallo specificato è tutto ciò che serve per attivare l'allarme. Il riferimento dell'onda quadra 12 Vp‑p nel rapporto di prova si riferisce alla configurazione di misurazione utilizzata per caratterizzare le prestazioni acustiche in laboratorio, non a un segnale di comando richiesto per gli utenti finali.
