Frequenza di risonanza: 2,9 ± 0,5 kHz.
Capacità libera: 30.000 / 3.300 pF ± 30% a 120 Hz.
Resistenza equivalente: ≤ 500 Ω.
Perdita dielettrica: ≤ 5%.
Temperatura di funzionamento: da -20 °C a +70 °C.
Temperatura di stoccaggio: da -30 °C a +80 °C.

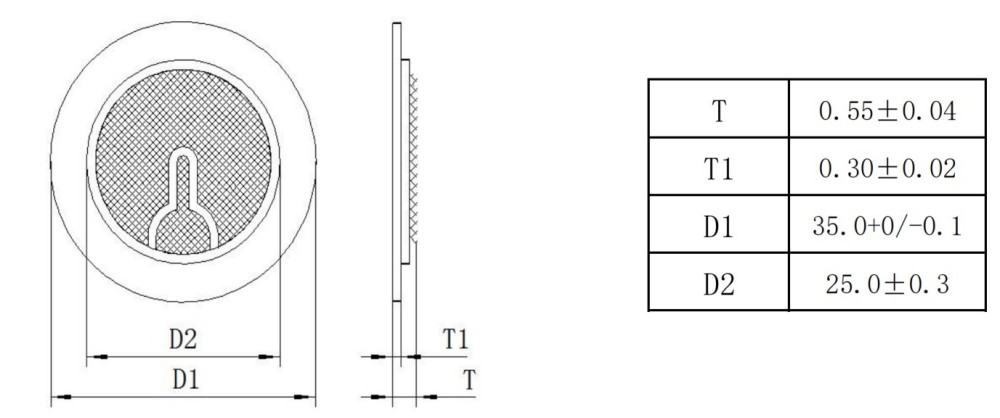

Dimensioni: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

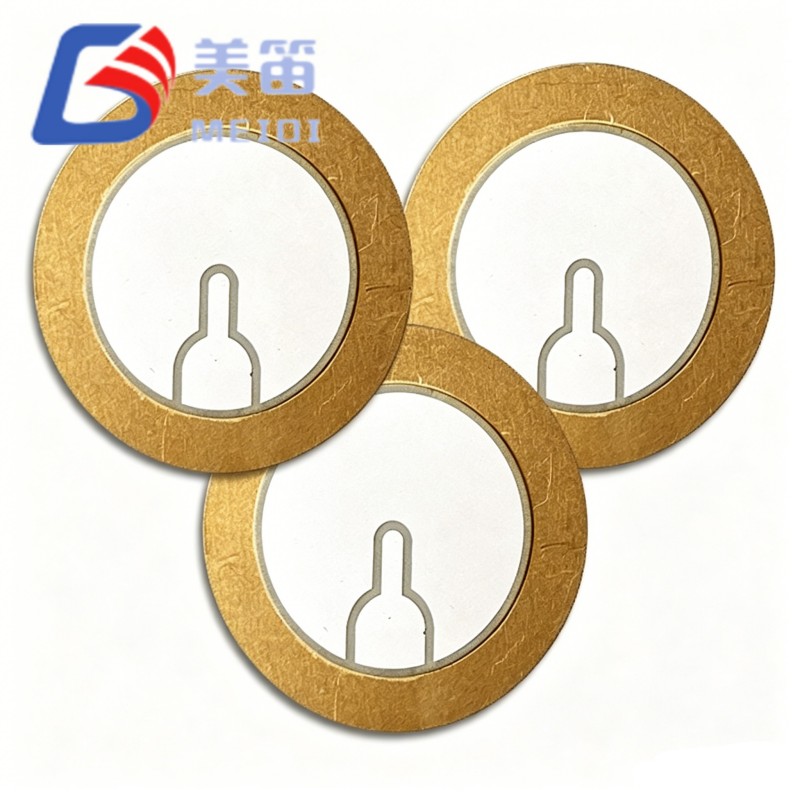

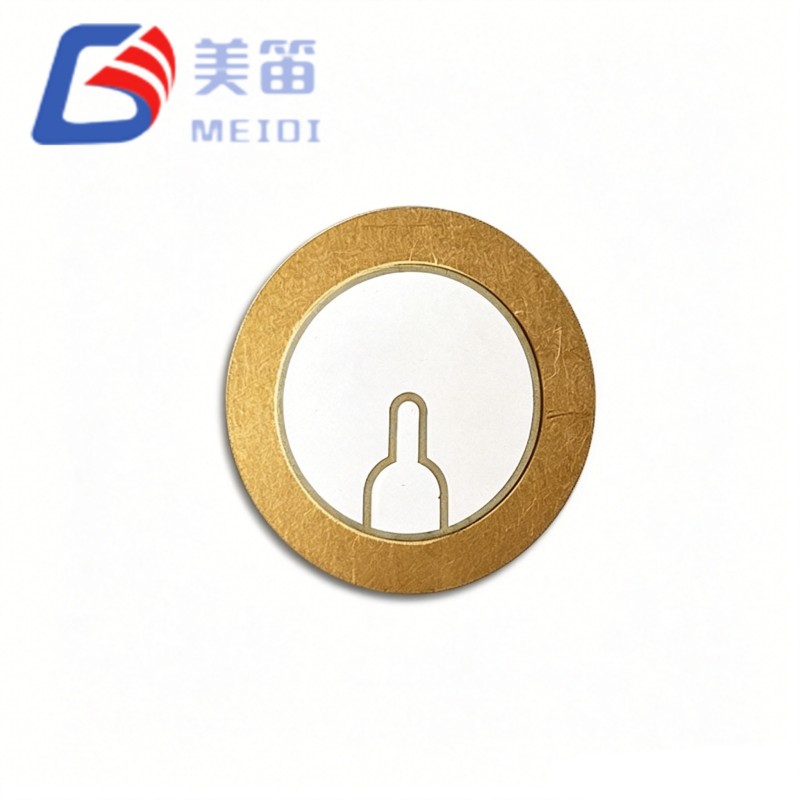

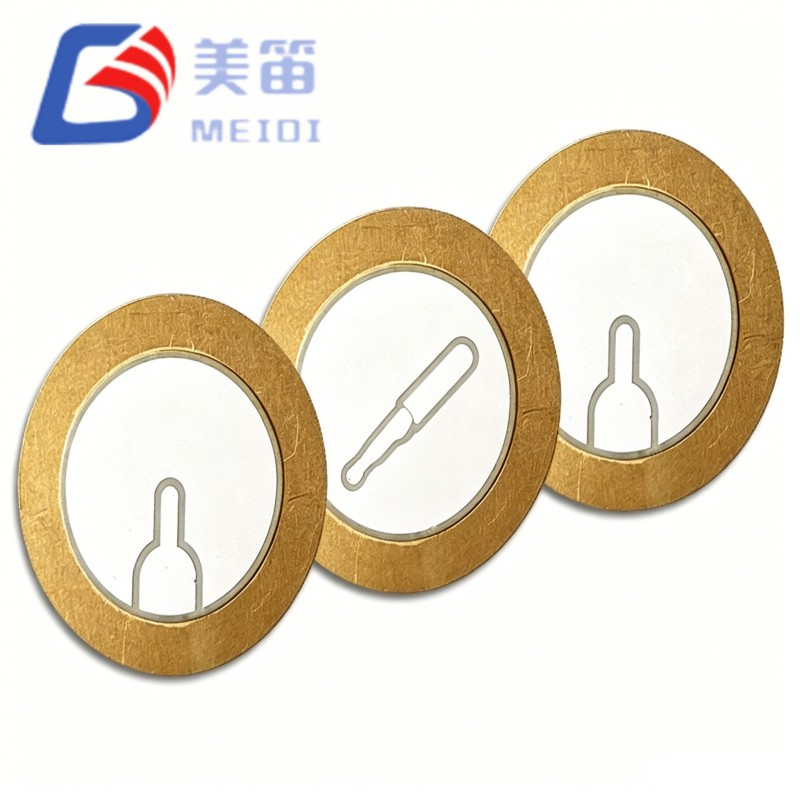

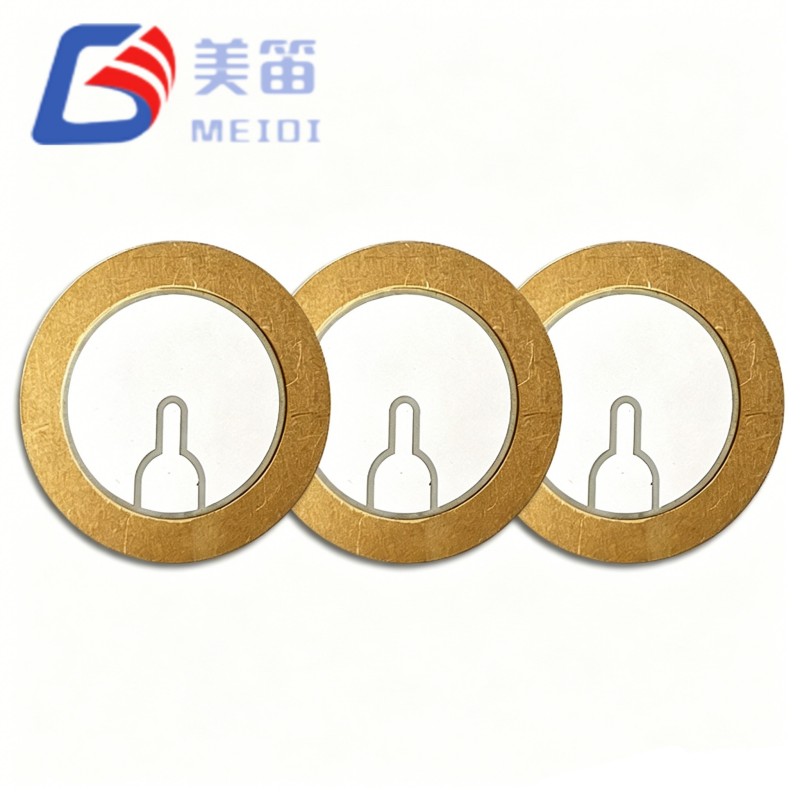

Il MEIDI FT-35T-2.9B1-C30 è un elemento cicalino piezoelettrico in ceramica da 35 mm costruito su un substrato di ottone. Fornisce una frequenza di risonanza stabile di 2,9kHz e un'elevata capacità, rendendolo un'acustica affidabile driver per cicalini, allarmi e generatori di toni. Questo componente è adatto per l'approvvigionamento di volumi, Integrazione OEM/ODM e accordi di fornitura a lungo termine. MEIDI, come produttore con oltre un decennio di esperienza specializzata, supporta una qualità dei lotti costante e programmi di consegna flessibili.
Frequenza di risonanza: 2,9 ± 0,5 kHz secondo specifica
Capacità libera: 30.000 / 3.300 pF ± 30% a 120 Hz secondo specifica
Dimensioni: diametro esterno 35,0 mm, spessore totale 0,55 mm secondo specifica
Substrato in ottone per un robusto accoppiamento acustico
Temperatura operativa: da -20 °C a +70 °C secondo specifica
| Parametro | Valore | Unità |
| Tipo di prodotto | Elemento ceramico piezoelettrico | — |
| Frequenza di risonanza | 2,9 ± 0,5 | kHz |
| Capacità libera | 30.000 / 3.300 ± 30% | pF (a 120 Hz) |
| Resistenza equivalente | ≤ 500 | Ω |
| Perdita dielettrica (tanδ) | ≤ 5% | — |
| Temperatura operativa | -20~+70 | °C |
| Temperatura di conservazione | -30~+80 | °C |
| Materiale del substrato | Ottone | — |
| Spessore totale (T) | 0,55 ± 0,04 | mm |
| Spessore ceramica (T1) | 0,30 ± 0,02 | mm |
| Diametro esterno (D1) | 35,0+0/-0,1 | mm |
| Diametro interno (D2) | 25,0 ± 0,3 | mm |
Pannelli di allarme industriali e sistemi di allarme di sicurezza
Indicatori acustici automobilistici (allarmi di retromarcia, promemoria delle cinture di sicurezza)
Toni di avviso per dispositivi medici (monitor paziente, strumenti diagnostici portatili)
Sensori domestici intelligenti e hub di sicurezza IoT
Elettronica di consumo che richiede segnali acustici compatti e ad alto rendimento
1. Non applicare tensione oltre il campo operativo specificato dell'FT-35T-2.9B1-C30. Una guida eccessiva può causare la degradazione o la delaminazione della ceramica.
2. Maneggiare con cura per evitare shock meccanici o piegature che potrebbero rompere lo strato di ceramica o separare il substrato di ottone.
3. Evitare l'esposizione prolungata ad atmosfere corrosive, elevata umidità o condensa, che potrebbero ossidare il substrato di ottone e deteriorare l'adesione dell'elettrodo.
4. Conservare nella confezione originale essiccata per impedire l'ingresso di umidità e mantenere la saldabilità.
5. Il supporto di montaggio deve essere applicato solo sul perimetro del substrato. Non limitare la regione vibrante centrale, poiché ciò altererebbe la frequenza di risonanza e il livello di pressione sonora.

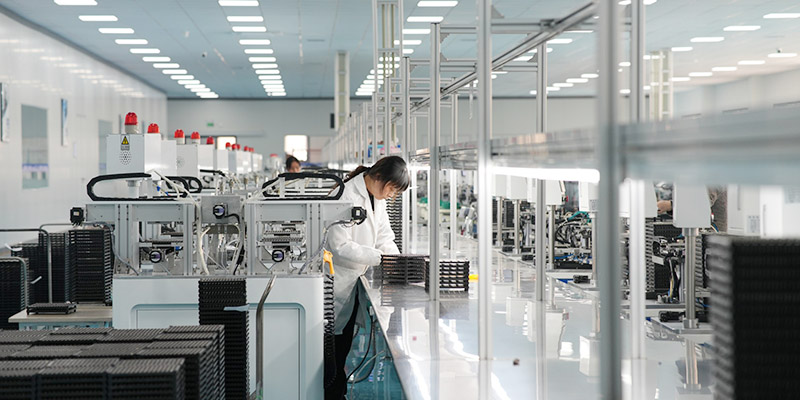

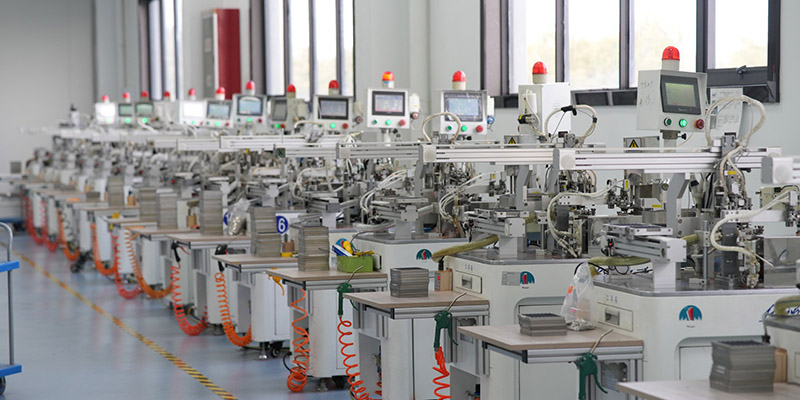

MEIDI produce elementi piezoelettrici per cicalini in ceramica da 35 mm in una struttura certificata ISO9001 con linee automatizzate dedicate per cottura della ceramica, stampa degli elettrodi, polarizzazione e test acustici finali. Ogni lotto dell'FT-35T-2.9B1-C30 viene sottoposto a scansione della frequenza di risonanza, verifica della capacità e ispezione visiva. Con una filiera consolidata e il pieno controllo interno, manteniamo prestazioni ripetibili e supportiamo consegne di volumi medio-grandi.
R: Sì, gli ordini all'ingrosso sono i benvenuti. Il tempo di consegna standard è di 2-4 settimane a seconda della quantità. Per volumi maggiori o richieste urgenti, contatta il nostro team di vendita per un programma confermato.
R: Forniamo campioni gratuiti di questo elemento piezoelettrico da 35 mm ad acquirenti qualificati. Potrebbero essere applicati costi di spedizione in base alla destinazione. Le richieste di campioni possono essere effettuate direttamente tramite il modulo di richiesta.
R: È disponibile la personalizzazione della frequenza di risonanza, della capacità, dello spessore del substrato e della terminazione del cavo. Il nostro team di ricerca e sviluppo lavora a stretto contatto con i clienti per regolare i parametri entro intervalli fattibili mantenendo l'affidabilità.
R: MEIDI opera secondo la gestione della qualità ISO9001. Su richiesta possiamo fornire certificati dei materiali, rapporti di prova e dichiarazioni di conformità RoHS/REACH.
R: Gli elementi sono confezionati in vassoi antistatici e sacchetti sottovuoto con essiccante. I cartoni esterni sono rinforzati per evitare danni durante il trasporto. L'etichettatura personalizzata e i codici a barre sono supportati per ordini di grandi volumi.
Per richiedere la scheda tecnica completa, discutere le opzioni di configurazione o ottenere un preventivo per FT-35T-2.9B1-C30 Elemento ceramico piezoelettrico da 35 mm, contatta MEIDI con i tuoi requisiti tecnici o l'applicazione target. Il nostro team di supporto tecnico risponderà con consigli dettagliati entro un giorno lavorativo.
