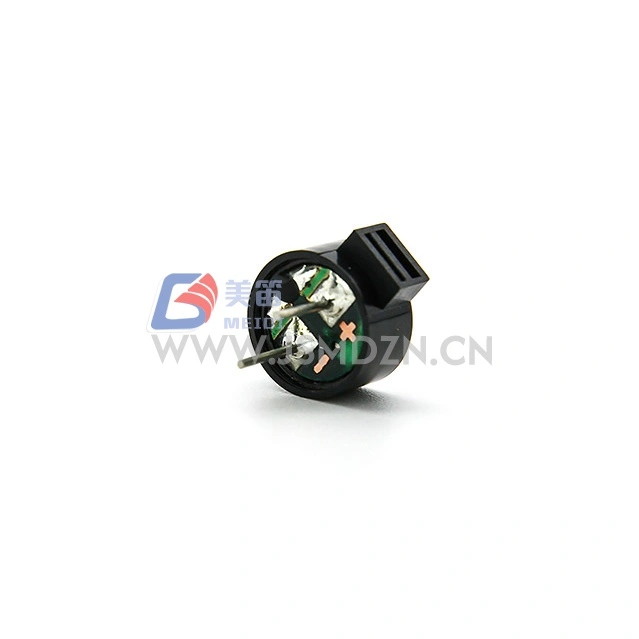

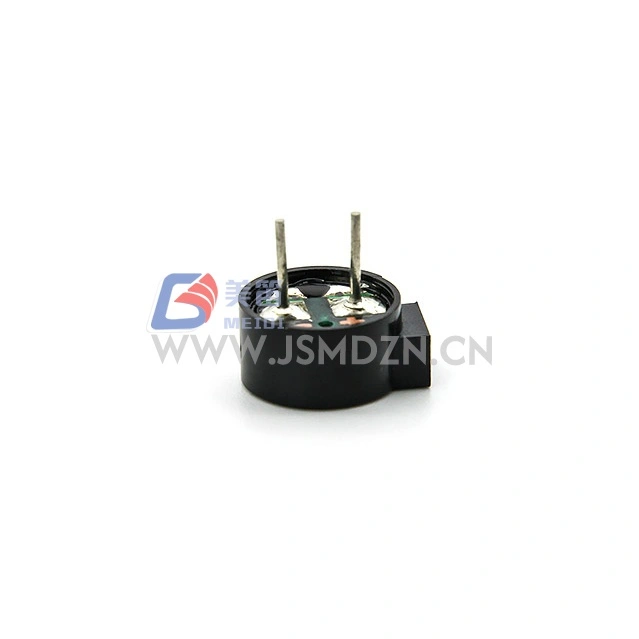

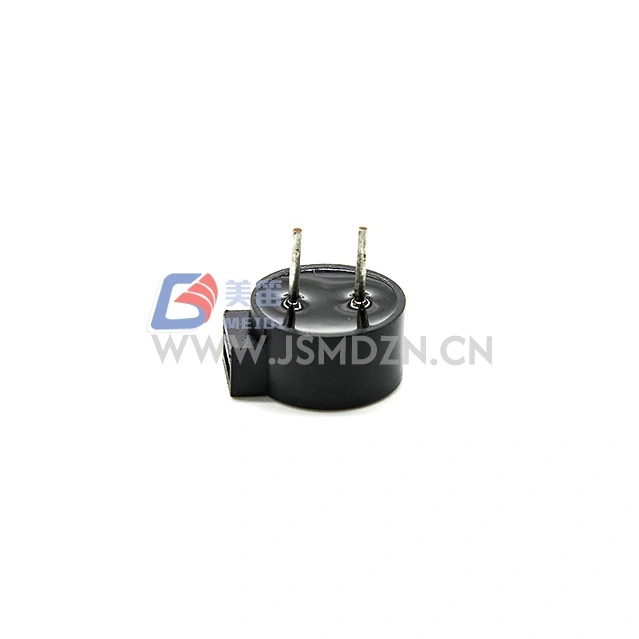

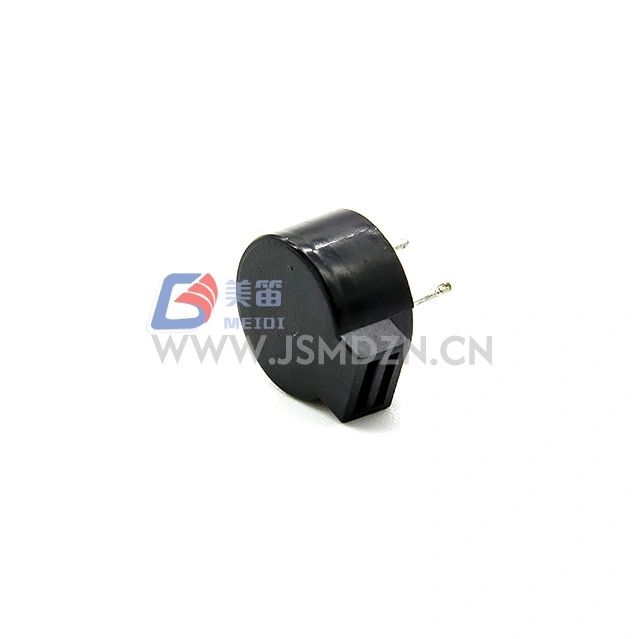

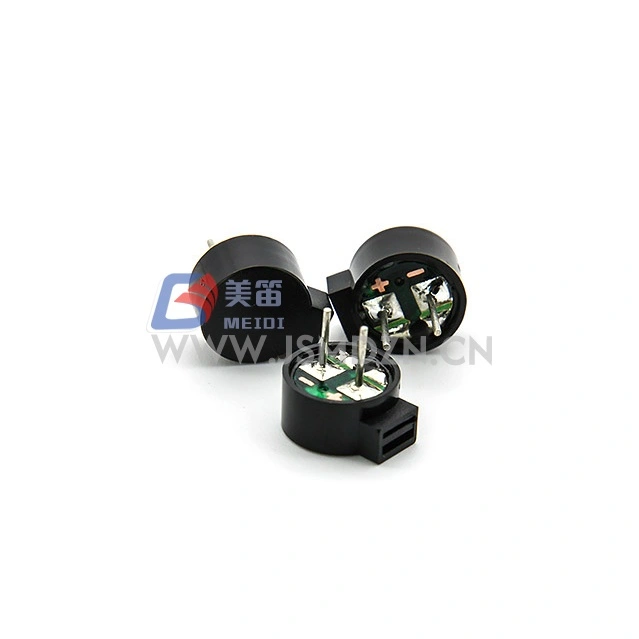

Contenitore con foro passante da 9,6 × 5 mm per il montaggio diretto su PCB
Frequenza di risonanza 2700 Hz per uscita tonale con azionamento a onda quadra esterno
Impedenza della bobina da 40 Ω per circuiti driver di classe 5 V
minimo Pressione sonora 85 dB a 10 cm sotto 5 Vo‑p, 2700 Hz, ciclo di lavoro 50%
Intervallo di tensione operativa 4–6Vo‑p
Custodia nera in PPO classificata per funzionamento da -30 ℃ a +75 ℃
Il cicalino passivo elettromagnetico a foro passante MEIDI HN‑9650E da 9,6x5 mm è un cicalino passivo elettromagnetico a foro passante progettato per OEM e sistemi industriali di classe 5 V che necessitano di un feedback acustico affidabile da una fonte di azionamento esterna. Con una tensione nominale di 5 Vo‑p con una frequenza di risonanza di 2700 Hz e un'impedenza della bobina di 40 Ω, l'HN‑9650E produce min. Pressione sonora di 85 dB a 10 cm e funzionamento in un intervallo di 4–6 Vo‑p. L'alloggiamento nero in PPO resiste alla saldatura manuale e ad onda standard, rendendolo adatto per pannelli di apparecchiature, unità di allarme e indicatori di stato.

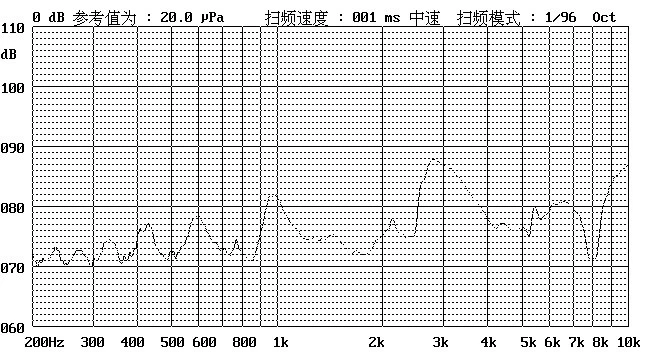

| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino elettromagnetico passivo | — |
| Tensione nominale | 5Vo‑p | Riferimento di frequenza di risonanza |
| Tensione operativa | 4–6Vo‑p | Picco del segnale pilota |
| Corrente nominale | Massimo. 80 mA | A 2730 Hz, servizio 50%, onda quadra 5 Vo‑p |
| Livello di pressione sonora | minimo 85dB | A 2730 Hz, servizio 50%, 5 Vo‑p, 10 cm |
| Resistenza della bobina | 40±4Ω | A 25 ℃, CC |
| Frequenza di risonanza | 2700Hz | Alla tensione nominale |
| Temperatura operativa | -30℃~+75℃ | — |
| Temperatura di conservazione | -40℃~+85℃ | — |
| Peso netto | ca. 1g | — |
| Materiale dell'alloggiamento | PPO nero | — |
| Protezione ambientale | RoHS | — |
Condizioni di test standard: temperatura 25±3℃, umidità 60±10% umidità relativa, pressione 860–1060 hPa
Nota: le condizioni di prova della corrente nominale e della pressione sonora nelle specifiche originali fanno riferimento a 2730 Hz, mentre la frequenza di risonanza è specificata come 2700 Hz. Contatta MEIDI per confermare l'esatta frequenza di test per la tua applicazione.
x
Pannelli frontali dell'apparecchiatura che utilizzano cicalini a foro passante per gli allarmi operatore
Sistemi di monitoraggio di edifici e strutture con toni di avviso acustici
Moduli di alimentazione e convertitore per avvisi di sovratemperatura
Sportelli automatici e dispositivi chioschi per il feedback delle transazioni
Elettronica di consumo con circuiti di comando a livello logico da 5 V
Controllori di processo che richiedono indicazione di stato a 2700 Hz
| Requisito di progettazione | Vantaggio dell'HN‑9650E |
| Uscita acustica nel formato a foro passante | minimo 85 dB SPL in un pacchetto da 9,6 × 5 mm |
| Compatibilità del sistema 5V | Potenza nominale 5Vo‑p con intervallo operativo 4–6Vo‑p |
| Assemblaggio manuale e automatizzato | Cavi a foro passante per saldatura manuale e ad onda |
| Tolleranza di fornitura regolamentata | Tensione operativa massima 6 Vo‑p |
| Intervallo termico esteso | Alloggiamento in PPO da -30℃ a +75℃ |
MEIDI produce l'HN‑9650E secondo processi di produzione controllati, tra cui l'ispezione dei materiali in entrata, la verifica della resistenza della bobina e i test acustici per ciascun lotto di produzione. Ogni lotto viene sottoposto a test di affidabilità che coprono durata, alta/bassa temperatura, umidità, shock termico, caduta e vibrazioni. Dopo uno qualsiasi di questi test, il prodotto deve soddisfare i criteri di accettazione senza alcun degrado funzionale oltre la tolleranza di pressione sonora specificata.
| Articolo di prova | Condizioni di prova |
| Prova di vita | 25±10℃, tensione nominale, onda quadra con frequenza di risonanza di servizio 1/2, 96 ore |
| Prova ad alta temperatura | +80℃ di conservazione per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova a bassa temperatura | Conservazione a ‑40°C per 96 ore, recuperare a temperatura ambiente per 3 ore prima del test |
| Prova di umidità | +40±3℃, 90%–95% RH, 48 ore, recuperare a temperatura ambiente per 6 ore prima del test |
| Prova di shock termico | 70℃ 2 ore → -20℃ 2 ore (1 ciclo), intervallo 1 ora tra i cicli, totale 10 cicli |
| Prova di caduta | L'imballaggio standard, tutte e 6 le facce e i 3 bordi, cadono da un'altezza di 1,2 m su una spessa tavola di legno |
| Prova di vibrazione | 1000 cicli/min, ampiezza 1,5 mm, 1 ora per asse, 3 assi totali |
Attenzione: evitare che materiali estranei penetrino nel prodotto, inclusi materiali magnetici, materiali solubili in acqua e gas corrosivi, poiché potrebbero influire sulle prestazioni elettriche.
1. Quale segnale di comando richiede l'HN‑9650E?

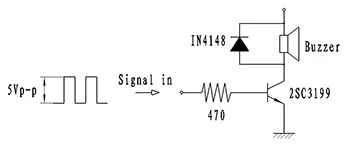

L'HN‑9650E è un cicalino passivo e necessita di un segnale PWM o ad onda quadra esterna. Un'onda quadra da 2700 Hz, ciclo di lavoro del 50% a 5 Vo‑p produce il valore min. Uscita 85 dB a 10 cm. Contattare MEIDI per le note applicative del circuito di comando.
2. L'HN‑9650E può essere pilotato a livelli logici di 3,3 V?
L'intervallo operativo nominale è 4–6 Vo‑p, pertanto 3,3 V potrebbero scendere al di sotto della finestra dell'unità specificata. Utilizzare uno stadio buffer per raggiungere l'intervallo 4–6 Vo‑p oppure contattare MEIDI per indicazioni sull'azionamento a bassa tensione.
3. In che modo la resistenza della bobina da 40Ω influisce sulla progettazione del driver?
La bobina da 40 Ω assorbe un massimo di 80 mA a 5 Vo‑p. Conferma che lo stadio driver può fornire questa corrente con una tensione di saturazione e un margine termico sufficienti.
4. Quali metodi di saldatura sono compatibili con l'alloggiamento PPO?
I cavi a foro passante accettano la saldatura manuale standard e la saldatura a onda. Limitare l'esposizione termica entro la temperatura nominale dell'alloggiamento. Contattare MEIDI per i profili di saldatura consigliati.
5. Il pin HN‑9650E è compatibile con altri cicalini a foro passante da 9 mm?

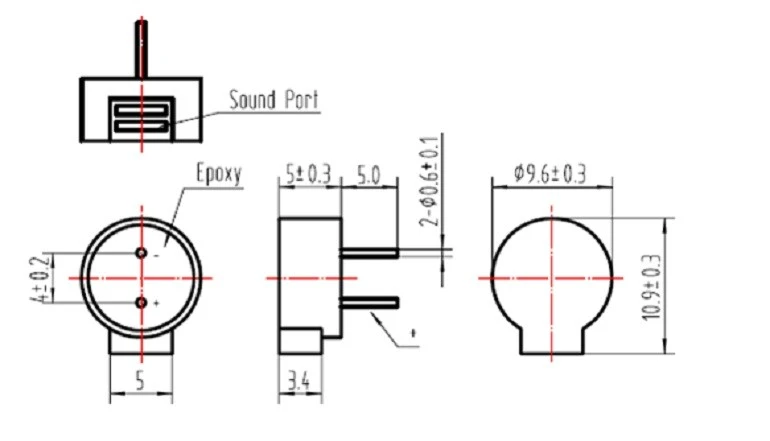

Contatta MEIDI per il disegno meccanico e lo schema dei fori consigliato per verificare la compatibilità dell'ingombro con il tuo PCB.
Per schede tecniche, note sui circuiti di azionamento, rapporti sui test di affidabilità o personalizzazione OEM dell'HN‑9650E, contattare MEIDI. Il nostro team supporta le unità di valutazione e l'ingegneria applicativa per l'integrazione del cicalino a foro passante.
