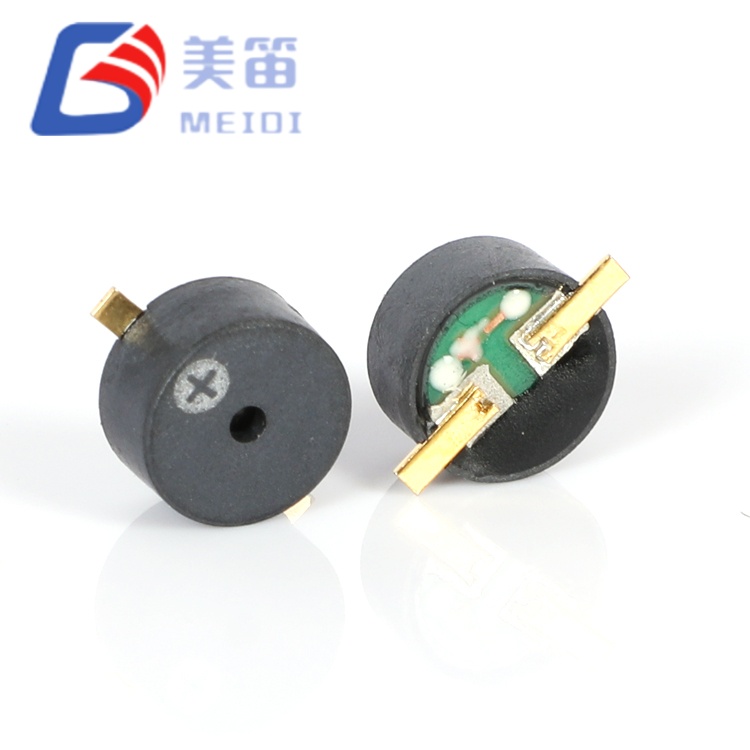

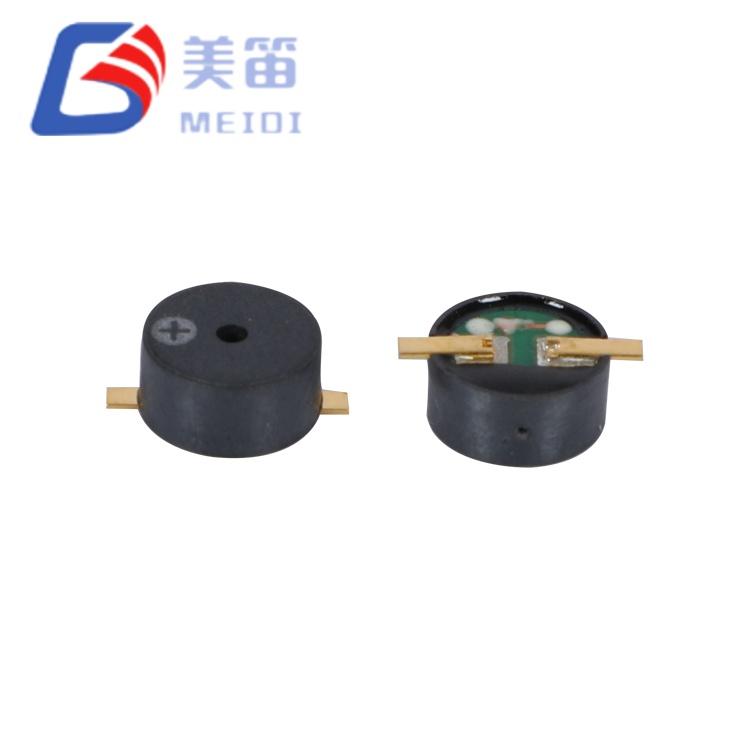

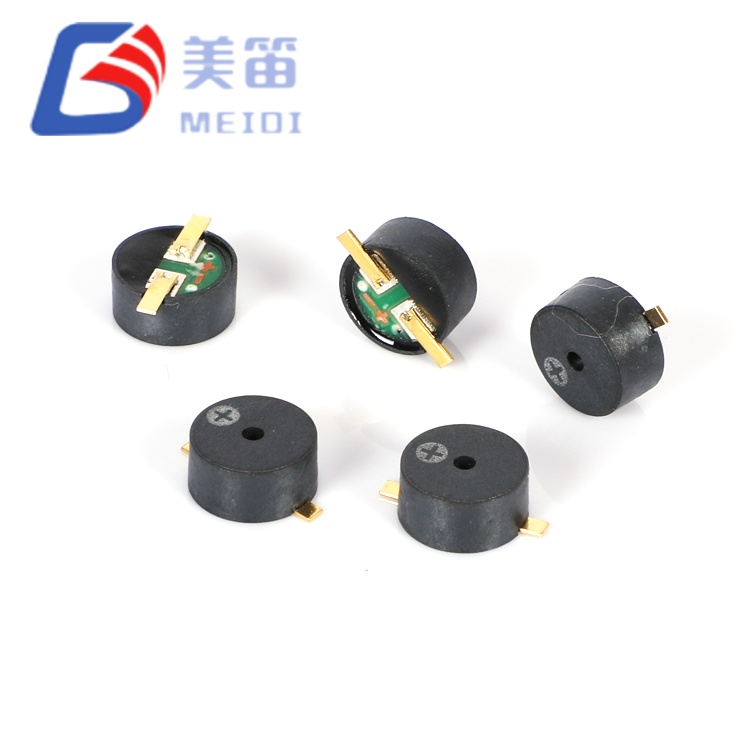

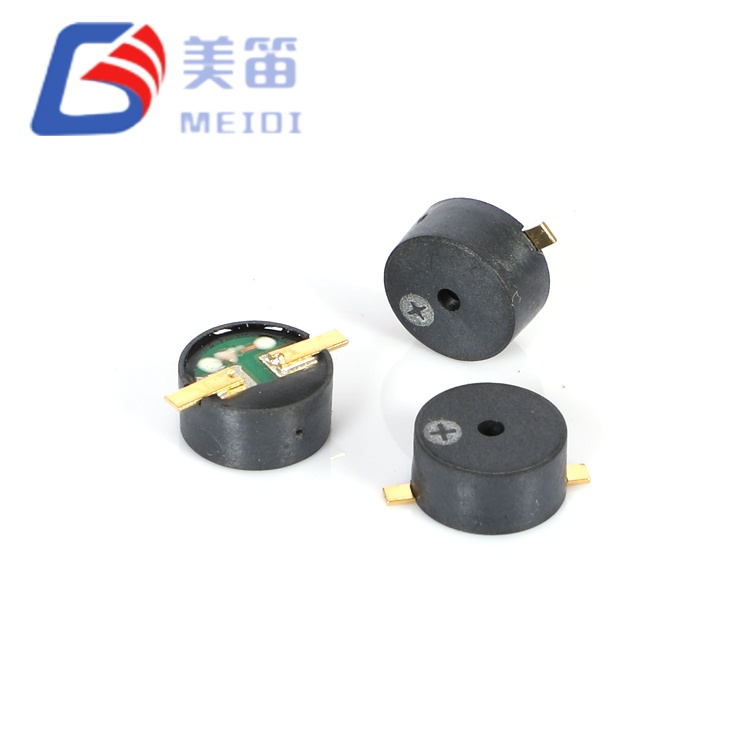

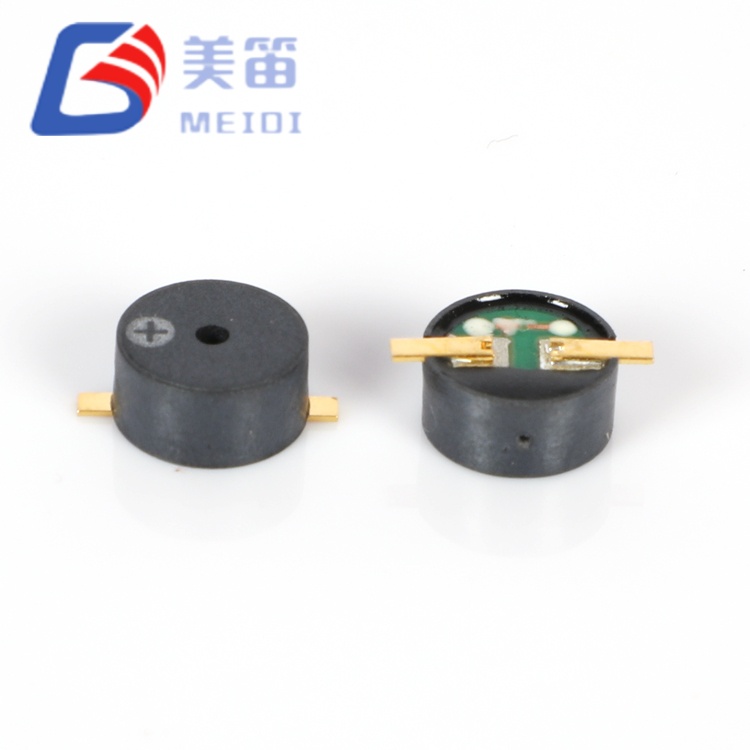

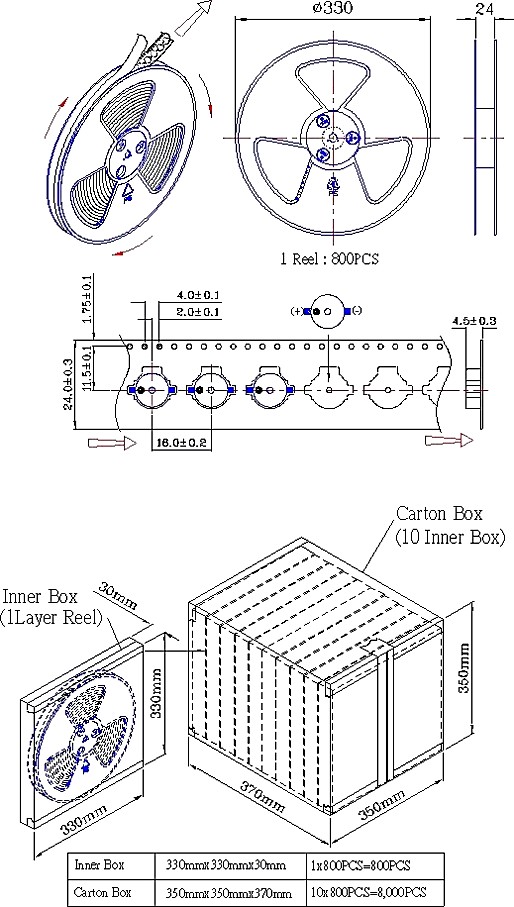

La famiglia di cicalini passivi magnetici SMD da 9×4,5 mm riunisce tre cicalini passivi elettromagnetici in un contenitore SMD circolare da 9,0 mm con un'altezza della cavità di 4,5 mm, la più profonda nella gamma da 9 mm di MEIDI. Due resistenze della bobina standard coprono i binari da 3,6 V e 5 V, mentre una variante F‑16R aggiunge un anello di rame al circuito magnetico per una maggiore efficienza acustica allo stesso livello di pilotaggio. La comune risonanza a 2700 Hz elimina il rumore dei macchinari a bassa frequenza e l'alloggiamento nero dell'LCP è compatibile con la saldatura a riflusso senza piombo.
Diametro circolare da 9,0 mm con profilo da 4,5 mm: la cavità più alta della serie da 9,0 mm per la massima efficienza di risonanza a bassa frequenza
Tripla configurazione: modelli standard a doppia impedenza (16Ω / 32Ω) più variante potenziata con anello in rame (F-16R) per un'elevata densità di flusso magnetico
Risonanza a bassa frequenza da 2700 ± 300 Hz: penetrazione del rumore ambientale superiore rispetto alle alternative a 4 kHz
16R: 3,6 V nominali, intervallo 2,5–4,5 V, ≤80 mA; 32R: 5 V nominali, intervallo 4,5–6,5 V, ≤80 mA; F-16R: circuito magnetico potenziato con anello di rame
Involucro termico esteso: da -30 °C a +70 °C in esercizio, da -40 °C a +85 °C in stoccaggio
Custodia LCP nera compatibile con il riflusso: nominale per temperatura di picco di 255 ± 5 °C, fino a 3 passaggi
Altezza massima della cavità nella serie da 9,0 mm: il profilo da 4,5 mm fornisce un volume di risonanza interna maggiore rispetto alle alternative di altezza inferiore, supportando un'efficiente uscita acustica da 2,7 kHz.
Flessibilità di tripla configurazione: varianti standard da 16Ω e 32Ω per la selezione dell'architettura di tensione, oltre al modello potenziato con anello in rame F-16R per applicazioni che richiedono la massima potenza acustica con un ingombro identico.
Miglioramento magnetico dell'anello di rame (F-16R): un anello di cortocircuito in rame nel circuito magnetico migliora l'emissione acustica in condizioni di guida equivalenti riducendo le perdite di correnti parassite.
Penetrazione del rumore a bassa frequenza: il centro di risonanza a 2700 Hz si rivolge alla banda 2–3 kHz dove la densità spettrale del rumore ambientale industriale diminuisce, migliorando la percettibilità dell'allarme negli ambienti dei macchinari pesanti e dei veicoli.
Accoppiamento di impedenza ottimizzato per la tensione: 16R per sistemi logici/a ioni di litio da 3,6 V con assorbimento ≤80 mA; 32R per bus automobilistici/industriali da 5 V con assorbimento ≤80 mA; L'F-16R mantiene un'impedenza di 16Ω con circuito magnetico potenziato per un'uscita superiore a potenza equivalente.
Stoccaggio prolungato a basse temperature: la classificazione di stoccaggio a -40 °C supporta la logistica artica, le attrezzature ad alta quota e i macchinari riposti in inverno senza degrado parametrico.
| Parametro | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD | Cicalino passivo elettromagnetico SMD | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,6 V (apertura) | 5,0 V (apertura) | 3,6 V (apertura) |
| Tensione operativa | 2,5 – 4,5 V (apertura) | 4,5 – 6,5 V (apertura) | 2,5 – 4,5 V (apertura) |

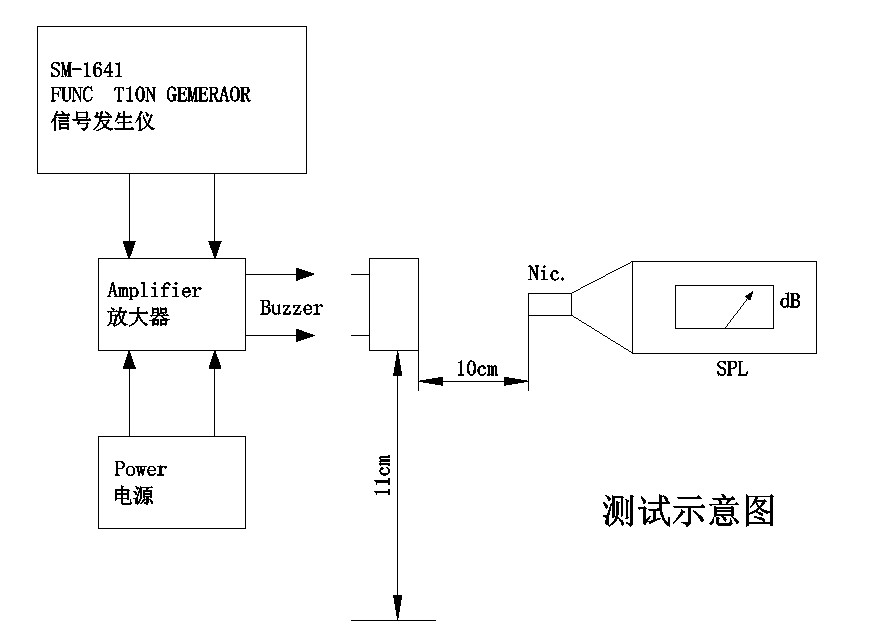

| Uscita audio a 10 cm | ≥ 85dB | ≥ 85dB | ≥ 85 dB (potenziato) |
| Corrente operativa | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Frequenza di risonanza | 2700±300 Hz | 2700±300 Hz | 2700±300 Hz |
| Resistenza della bobina | 16±3Ω | 32±3Ω | 16±3Ω |
| Temperatura operativa | -30°C~+70°C | -30°C~+70°C | -30°C~+70°C |
| Temperatura di conservazione | -40°C~+85°C | -40°C~+85°C | -40°C~+85°C |

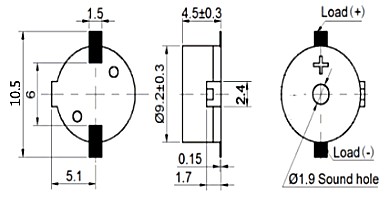

| Dimensioni (diametro × altezza) | 9,0×4,5 mm | 9,0×4,5 mm | 9,0×4,5 mm |
| Peso | 0,8 g | 0,8 g | 0,8 g |
| Materiale dell'alloggiamento | LCP nero | LCP nero | LCP nero |
| Miglioramento magnetico | Standard | Standard | Anello di rame |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
Il cicalino magnetico passivo SMD da 9×4,5 mm rappresenta l’apice acustico del portafoglio di cicalini SMD circolari da 9,0 mm di MEIDI. Il profilo da 4,5 mm, il più alto della serie, offre l'80% in più di volume di risonanza interna rispetto all'MLT-9025 da 2,5 mm e il 12,5% in più rispetto all'MLT-8540 da 4,0 mm, traducendosi in un'efficienza a bassa frequenza superiore e in una generazione di pressione sonora a 2700 Hz.
L'architettura a tripla configurazione affronta tre distinti scenari di approvvigionamento. L'MLT-9045-16R (16 ± 3 Ω, 2,5–4,5 V) è adatto a progetti alimentati a batteria e basati su logica da 3,3 V in cui viene data priorità alla fattibilità dell'azionamento GPIO diretto. L'MLT-9045-32R (32 ± 3 Ω, 4,5–6,5 V) è destinato a bus accessori automobilistici da 5 V e uscite PLC industriali in cui una tensione del rail più elevata riduce le EMI indotte dalla corrente e le perdite dei conduttori. L'MLT-9045F-16R introduce un potenziamento magnetico dell'anello in rame: un anello di cortocircuito conduttivo integrato nel circuito magnetico che sopprime le perdite di correnti parassite nell'espansione polare, aumentando la densità del flusso magnetico effettiva nel traferro senza aumentare le spire o la resistenza della bobina.
La variante F-16R fornisce un'emissione acustica migliorata rispetto al 16R standard a valori di tensione e corrente equivalenti, grazie alla migliore efficienza del circuito magnetico. Per le applicazioni in cui ogni decibel conta, come i sistemi di evacuazione di emergenza, la prevenzione delle collisioni di macchinari pesanti o gli avvisi di sicurezza marittima, l'F-16R fornisce un percorso di aggiornamento senza rivedere l'architettura della tensione o il layout del PCB.
La massa di 0,8 g fornisce stabilità meccanica in condizioni di vibrazioni e urti. Questa stabilità è fondamentale nelle attrezzature minerarie, nelle mietitrici agricole e nei telai dei veicoli commerciali, dove le vibrazioni prolungate degraderebbero la consistenza dell'uscita nei trasduttori più leggeri. L'impronta circolare semplifica la modellazione acustica dell'involucro rispetto alle alternative quadrate, con modelli di radiazione sonora radiale prevedibili che facilitano la progettazione della griglia e delle porte. Richiedi campioni di tutte e tre le varianti per valutare la compatibilità della tensione e i vantaggi del potenziamento magnetico nel tuo ambiente acustico target.
MEIDI applica protocolli di affidabilità uniformi in tutta la produzione della serie MLT. Tutte le varianti MLT-9045 sono sottoposte a una verifica dello stress identica:
Screening della resistenza climatica: conservazione ad alta temperatura per 48 ore a +80 ± 2 °C, conservazione a bassa temperatura per 48 ore a -30 ± 2 °C e shock termico a 5 cicli (-30 °C ↔ +80 °C, permanenza di 30 minuti per estremo)
Convalida dello stress meccanico: vibrazione sinusoidale (10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative) e caduta libera da 75 cm su legno duro da 10 mm (3 impatti)
Verifica della resistenza all'umidità: esposizione di 48 ore a 50 ± 5 °C/90–95% di umidità relativa seguita da recupero ambientale di 2 ore e caratterizzazione elettrica completa
Conferma dell'integrità della saldatura: resistenza al calore della saldatura a 250 ± 5 °C per 10 ± 0,5 secondi (distanza tra corpo e saldatura di 2,0 mm), oltre alla piena conformità al profilo di rifusione
Questi test vengono eseguiti nel laboratorio di affidabilità di MEIDI, che supporta lo sviluppo e la validazione di tutti i componenti acustici prodotti dal 2011. Lo stabilimento di Jiangsu, in Cina, opera secondo un sistema di qualità certificato ISO 9001 e integra stampaggio LCP interno, avvolgimento automatizzato di bobine e linee di assemblaggio SMD. Questa integrazione verticale consente uno stretto controllo sull'intera catena di produzione, dall'ispezione delle materie prime ai test acustici finali.
I risultati dei test batch di esempio dimostrano una coerenza eccezionale in tutte le configurazioni:
| Variante | Intervallo SPL (dB) | Intervallo di corrente (mA) | Frequenza (Hz) | Impedenza (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68.3–71.2 | 2700 (tutti i campioni) | 15.2–16.9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (tutti i campioni) | 30.4–32.1 |
| MLT-9045F-16R | 97,5–99,4 | 68.3–71.2 | 2700 (tutti i campioni) | 15.2–16.9 |
Tutti i parametri sono strettamente raggruppati all'interno delle finestre delle specifiche. Rapporti di test sui singoli lotti disponibili su richiesta.
Sistemi di allarme per l'industria pesante: avvisi di arresto di emergenza, movimento della gru e sovraccarico della pressa in acciaierie, fonderie e impianti di forgiatura dove il rumore ambientale supera i 90 dB e la penetrazione delle basse frequenze è fondamentale
Cabina e telaio di veicoli commerciali: avvisi relativi alle cinture di sicurezza, avvisi di porta aperta e toni di prossimità della retromarcia in autocarri pesanti, autobus e macchine edili con sottosistemi regolati da 24 V a 5 V
Operazioni di estrazione mineraria e di tunneling: rilevamento di gas, guasti alla ventilazione e allarmi di evacuazione in spazi sotterranei confinati con elevato riverbero e interferenze con i macchinari
Attrezzature marine sul ponte e nella sala macchine: funzionamento del verricello, pompa di sentina e allarmi antincendio in ambienti marittimi con elevata umidità e vibrazioni elevate
Macchine per la lavorazione agricola: avvisi di essiccatoio per cereali, livello del silo e blocco della mietitrice in condizioni esterne cariche di polvere con rumore di fondo significativo
Indirizzo pubblico e trasmissione di emergenza: notifica acustica di backup nei sistemi PA, nei citofoni scolastici e nelle reti di evacuazione degli edifici che richiedono una coerenza tonale affidabile
1. Qual è la differenza tra MLT-9045-16R e MLT-9045F-16R?
Entrambi condividono parametri elettrici identici (16 ± 3 Ω, 2,5--4,5 V, ≤100 mA) e dimensioni meccaniche (9,0 × 4,5 mm). L'F-16R incorpora un anello di cortocircuito in rame nel circuito magnetico per una migliore uscita acustica a una potenza di azionamento equivalente. L'F-16R è consigliato per applicazioni in cui la massima resa acustica è fondamentale e il modesto sovrapprezzo è giustificato dai requisiti prestazionali.
2. Come si confronta l'MLT-9045 da 4,5 mm con l'MLT-8540 da 4,0 mm e l'MLT-9025 da 2,5 mm?
L'altezza di 4,5 mm dell'MLT-9045 offre un volume di risonanza interna maggiore rispetto alle alternative a profilo inferiore della stessa serie di diametro, supportando l'efficienza a bassa frequenza e l'emissione acustica a 2700 Hz. Il compromesso è la distanza sull'asse z: il profilo da 4,5 mm richiede più spazio verticale rispetto alle alternative più sottili. Seleziona MLT-9025 per involucri ultrasottili, MLT-8540 per uno spazio bilanciato e MLT-9045 per le massime prestazioni acustiche dove l'altezza non è limitata.
3. Quale circuito di pilotaggio è consigliato per ciascuna variante?

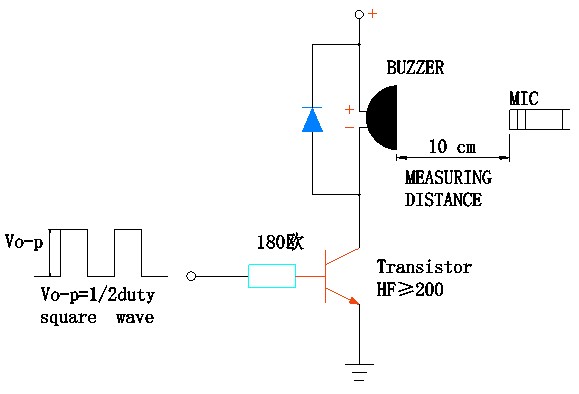

Il 16R e l'F-16R a 3,6 V assorbono ≤100 mA e possono essere pilotati direttamente da pin GPIO MCU compatibili (verificare la corrente nominale del pin ≥100 mA) o tramite un semplice interruttore a transistor NPN con resistenza di base da 180 Ω. Il 32R a 5V assorbe ≤80 mA ma richiede uno stadio driver dalla logica da 3,3V; dalla logica a 5 V, un resistore di base da 330 Ω con transistor per uso generale (HF ≥ 200) fornisce un pilotaggio adeguato. Per tutte le varianti è obbligatorio un diodo flyback sulla bobina per proteggerla dal contraccolpo induttivo.
4. MLT-9045 può sostituire i cicalini magnetici a foro passante nei progetti esistenti?
Sì, con revisione del layout PCB da foro passante a piazzole SMD. L'impronta circolare da 9,0 mm occupa meno area della scheda rispetto ai tipici cicalini a foro passante da 12 mm, eliminando al tempo stesso i fori e l'inserimento manuale. L'emissione acustica (≥85 dB, con dati empirici che mostrano 97–99 dB) supera sostanzialmente molti equivalenti a foro passante da 12 mm. La considerazione di progettazione principale è la migrazione del circuito di pilotaggio: i cicalini a foro passante spesso funzionano a 12 V con oscillatori interni, mentre l'MLT-9045 richiede un'eccitazione esterna a 2,7 kHz a 3,6 V o 5 V. Un'uscita PWM del microcontrollore o un semplice oscillatore sostituisce l'azionamento auto-oscillante.
5. Sono disponibili miglioramenti magnetici personalizzati o valori di impedenza per i programmi OEM?
SÌ. MEIDI supporta la personalizzazione OEM/ODM, comprese geometrie alternative dell'anello in rame per la sintonizzazione di frequenze specifiche, valori di impedenza intermedi (20–24 Ω per architetture a tensione divisa), frequenze di risonanza modificate (intervallo 2,0–3,5 kHz), colori alternativi dell'alloggiamento per l'identificazione visiva e imballaggio personalizzato su nastro e bobina. Si applicano quantità minime di ordine e tempi di consegna. Contatta il nostro team di vendita per discutere requisiti specifici e richiedere un preventivo per configurazioni personalizzate.
Contatta MEIDI per preventivi competitivi, campioni tecnici gratuiti di tutte e tre le varianti MLT-9045 e supporto OEM/ODM dedicato. Il nostro team dedicato alle applicazioni può fornire assistenza nella valutazione del circuito magnetico dell'anello in rame, nell'ottimizzazione del circuito di azionamento da 3,3 V/5 V e nell'integrazione acustica per i profili di custodie industriali e di veicoli pesanti.
