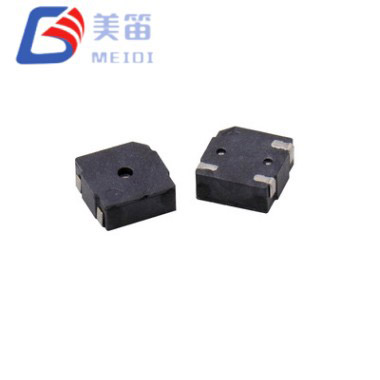

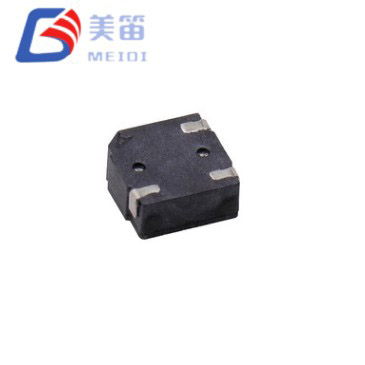

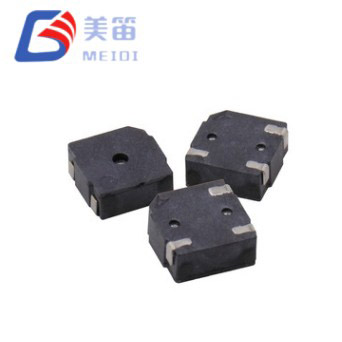

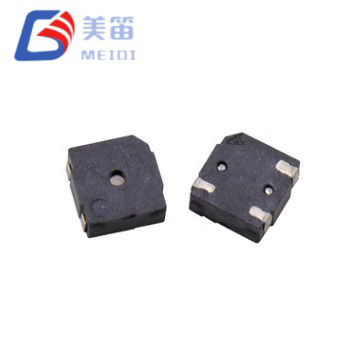

Il cicalino passivo magnetico a montaggio superficiale da 5*5*2 mm è un cicalino passivo elettromagnetico a montaggio superficiale che combina un ingombro compatto di 5,0×5,0 mm con una porta acustica a foro centrale. Questa apertura simmetrica aiuta a irradiare il suono in modo più uniforme attorno al componente, rendendo il volume percepito meno dipendente dall'orientamento del dispositivo finale. Le caratteristiche elettriche sono identiche a quelle dell'MLT‑5020 con foro offset: una bobina da 12 Ω che può essere pilotata direttamente da molti pin del microcontrollore da 3,3 V, una tensione nominale di 3,0 V e una frequenza di risonanza di 4000 Hz. Con un'altezza di 2,0 mm e una massa di 0,1 g, la parte è compatibile con le apparecchiature pick-and-place standard e la saldatura a rifusione.
La scelta tra le configurazioni a foro centrale e a foro offset è principalmente di natura acustica. Quando il cicalino è montato dietro una griglia allineata con il centro del componente o quando il dispositivo può essere utilizzato in più orientamenti, il modello di emissione simmetrico di MLT‑5020H può fornire un avviso più coerente. MEIDI produce entrambe le varianti sulle stesse linee di produzione automatizzate, con identici test di affidabilità e tracciabilità, quindi la decisione può essere basata esclusivamente sui requisiti di campo sonoro dell'applicazione.
Come trasduttore elettromagnetico passivo, il cicalino passivo magnetico a montaggio superficiale da 5 * 5 * 2 mm necessita di un segnale CA esterno per generare il suono. Un'onda quadra da 4000 Hz con un ciclo di lavoro del 50% alla tensione nominale produrrà l'uscita specificata. La resistenza della bobina da 12 Ω significa che molti microcontrollori da 3,3 V possono pilotare il cicalino senza un transistor separato, sebbene un semplice buffer NPN rimanga un'opzione sicura quando la capacità di corrente GPIO non è garantita. La finestra operativa da 2 V a 4 V copre batterie al litio a cella singola, celle a bottone e alimentatori logici regolati.

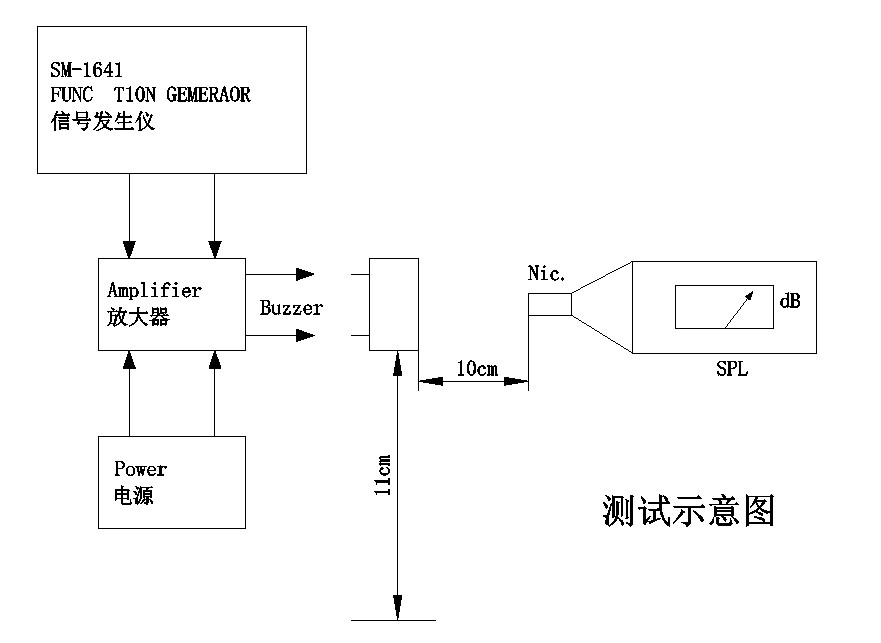

L'apertura del foro centrale si trova nel centro geometrico dell'alloggiamento. Questa disposizione tende a produrre un campo sonoro più uniforme nell'emisfero anteriore rispetto ad una porta offset, dove il livello può scendere notevolmente quando l'ascoltatore è posizionato lontano dall'asse del foro. Per uno scanner portatile, un monitor indossabile o un pannello montato a parete a cui è possibile avvicinarsi da diverse angolazioni, questa caratteristica può essere un utile elemento di differenziazione. La pressione sonora minima garantita è di 80 dB a 10 cm e le misurazioni di produzione su lotti di campioni mostrano generalmente valori nell'intervallo medio di 80 dB.
Il cicalino viene fornito su bobine da 330 mm con 2.500 pezzi per bobina, pronti per il posizionamento SMT ad alta velocità. È stato dimostrato che il corpo nero dell'LCP resiste a molteplici cicli di riflusso e alle sollecitazioni termiche e meccaniche descritte nella sezione sull'affidabilità di seguito.
La porta audio è posizionata al centro dell'alloggiamento in modo che l'emissione acustica sia meno influenzata dall'orientamento di montaggio, il che è utile quando il dispositivo finale può essere tenuto o installato in varie posizioni.
Una resistenza della bobina di 12Ω consente di collegare il cicalino direttamente a un pin GPIO da 3,3 V che può generare fino a 100 mA, eliminando la necessità di un transistor driver esterno in molti progetti.
L'intervallo di tensione operativa compreso tra 2 V e 4 V garantisce compatibilità con celle agli ioni di litio, celle a bottone e binari standard da 3,3 V senza regolazione aggiuntiva.
Con un quadrato di 5,0 mm e un'altezza di 2,0 mm, il contenitore si inserisce nella stessa area PCB di molti altri cicalini SMD miniaturizzati, fornendo al contempo una pressione sonora nominale di almeno 80 dB.
La frequenza di risonanza è specificata a 4000 Hz con una tolleranza di ±300 Hz, posizionando il tono nella regione più sensibile dell'udito umano.
L'alloggiamento nero dell'LCP è progettato per la saldatura a rifusione senza piombo e può sopportare il profilo termico dell'assemblaggio PCB a doppia faccia.
L'imballaggio nastro in bobina con 2.500 unità per bobina supporta il posizionamento automatizzato e riduce al minimo i tempi di cambio formato su linee ad alto volume.
| Parametro | Valore |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,0 V (apertura) |
| Tensione operativa | 2 – 4 V (a-p) |
| Uscita audio a 10 cm | ≥ 80dB |
| Corrente operativa | ≤ 100 mA |
| Frequenza di risonanza | 4000±300 Hz |
| Resistenza della bobina | 12±3Ω |
| Temperatura operativa | -20°C~+70°C |
| Temperatura di conservazione | -30°C~+80°C |

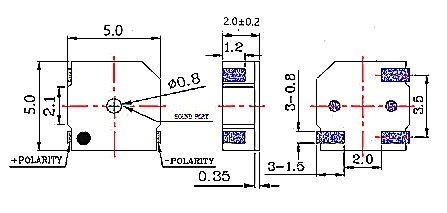

| Dimensioni (L × P × A) | 5,0 × 5,0 × 2,0 mm |
| Peso | 0,1 g |
| Materiale dell'alloggiamento | LCP nero |
| Confezione | Nastro e bobina; 2500 pezzi per bobina da 330 mm |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
I suggerimenti applicativi che seguono derivano dalle specifiche elettriche e meccaniche del componente. Non sostituiscono la convalida del prodotto finale rispetto agli standard pertinenti.
Terminali industriali portatili come lettori di codici a barre e lettori RFID, dove il dispositivo viene spesso ruotato durante l'uso e il cicalino deve rimanere udibile indipendentemente dall'orientamento.
Dispositivi medici indossabili e strumenti diagnostici portatili che necessitano di una fonte di allarme compatta con distribuzione del suono prevedibile, tra cui pompe per insulina, monitor paziente e registratori ambulatoriali.
Pannelli domestici intelligenti e controller a parete la cui griglia frontale si allinea naturalmente con il modello di emissione del foro centrale, fornendo un avviso equilibrato in tutta la stanza.
Elettronica dell'abitacolo automobilistico, inclusi promemoria delle cinture di sicurezza e segnali acustici delle porte socchiuse, in cui il cicalino può essere posizionato dietro una piccola apertura e l'uscita simmetrica aiuta a mantenere un volume costante.
Nodi gateway IoT e hub di sensori che richiedono un indicatore di stato acustico con un ingombro molto ridotto; l'intervallo di alimentazione da 2 V a 4 V corrisponde alle comuni batterie e alle architetture di alimentazione con raccolta di energia.
Accessori di consumo come power bank, tracker Bluetooth e custodie di ricarica, in cui il cicalino fornisce avvisi di accensione e batteria scarica in un involucro di plastica con vincoli di spazio.
Il cicalino passivo magnetico a montaggio superficiale da 5*5*2 mm è essenzialmente l'MLT‑5020 con una diversa geometria della porta acustica. Elettricamente e meccanicamente le due parti sono intercambiabili. Il vantaggio del design a foro centrale è un diagramma di radiazione più uniforme: durante i test, il livello di pressione sonora varia meno con l'angolo tra il cicalino e il microfono di misurazione. Questo può essere un vantaggio quando il dispositivo non ha una posizione di ascolto fissa o quando più utenti necessitano di ascoltare l'avviso da direzioni diverse.
L'ingombro quadrato di 5,0 mm e l'altezza di 2,0 mm rendono MLT‑5020H una scelta pratica per PCB con spazio limitato. La bobina da 12 Ω mantiene semplici i requisiti di azionamento e l'alloggiamento dell'LCP è stato qualificato attraverso il programma di affidabilità completo descritto di seguito. Per i progetti che utilizzano già MLT‑5020 ma desiderano valutare l'effetto acustico di una porta centrale, la modifica può essere apportata senza riprogettazione della scheda.
MEIDI Intelligent Technology produce componenti acustici elettromagnetici e piezoelettrici dal 2011. L'azienda gestisce uno stabilimento integrato verticalmente a Jiangsu, in Cina, che si occupa di stampaggio LCP, avvolgimento di bobine di precisione, assemblaggio SMD e test acustici in linea. La certificazione ISO 9001 e un laboratorio di affidabilità dedicato forniscono il quadro per una qualità costante e la tracciabilità a livello di lotto viene mantenuta per tutte le spedizioni.
L'MLT‑5020H è prodotto sulle stesse linee automatizzate che riforniscono i clienti automobilistici e industriali di MEIDI. Ogni lotto di produzione è sottoposto al programma di verifica dell'affidabilità prescritto nella specifica di prodotto. Lo screening dello stress climatico comprende 48 ore a +80°C, 48 ore a -30°C e cinque cicli di shock termico tra questi estremi con una sosta di 30 minuti. La resistenza meccanica viene verificata mediante vibrazioni diffuse da 10 Hz a 55 Hz con un'ampiezza di 1,0 mm su tutti e tre gli assi e mediante tre cadute da 75 cm su una superficie di legno duro. La resistenza all'umidità è confermata da un'esposizione di 48 ore a 50°C e al 90–95% di umidità relativa, seguita da un recupero di 2 ore. L'integrità della saldatura viene verificata mediante un test termico di saldatura a 250°C e una convalida completa del profilo di rifusione.

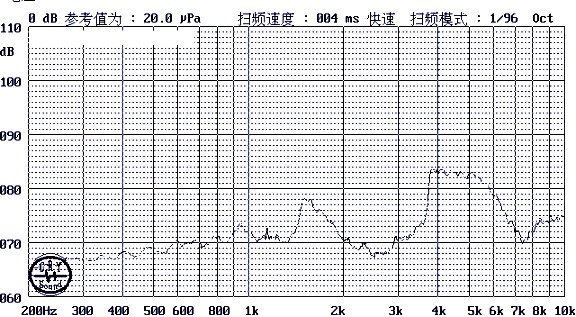

Le misurazioni dei campioni di produzione per MLT‑5020H mostrano in genere una pressione sonora compresa tra 84,5 dB e 87,5 dB, con valori di corrente compresi tra 85,4 mA e 88,1 mA. Queste cifre sono rappresentative della produzione standard e sono documentate nei rapporti di test sui lotti a disposizione dei clienti. I limiti garantiti rimangono a 80 dB minimo e 100 mA massimo.
1. In cosa differisce MLT‑5020H da MLT‑5020?
L'unica differenza è la posizione dell'uscita del suono. L'MLT‑5020H è dotato di un foro centrale, mentre l'MLT‑5020 ha un foro sfalsato. Tutti i parametri elettrici, le dimensioni e le caratteristiche di saldatura sono gli stessi. La scelta dipende dal fatto se un diagramma di radiazione simmetrico sia vantaggioso per l'applicazione.
2. Questo cicalino può essere posizionato dalle macchine pick-and-place standard?
SÌ. Viene fornito nel formato tape‑and‑reel con 2500 pezzi per bobina da 330 mm. La superficie superiore piatta e il corpo quadrato da 5,0 mm sono particolarmente adatti agli ugelli SMT standard e ai sistemi di allineamento visivo.
3. Quale segnale di guida è consigliato?

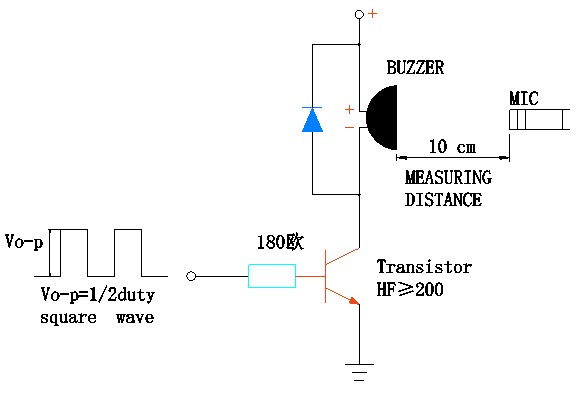

Un'onda quadra da 4.000 Hz a 3,0 V picco-picco, ciclo di lavoro del 50%. Poiché la bobina è da 12 Ω, un pin MCU da 3,3 V in grado di fornire 100 mA può pilotare direttamente il cicalino. Se la corrente sui pin è inferiore, un transistor NPN con un resistore di base fornisce un'alternativa robusta. Si consiglia un piccolo diodo flyback sulla bobina per proteggere il driver.
4. Il design del foro centrale influisce sulla frequenza o sull'SPL rispetto a un cicalino con foro decentrato?
La frequenza di risonanza e l'SPL nominale sono identici. Il vantaggio del foro centrale è un campo sonoro più uniforme: il livello di pressione sonora varia meno al variare dell'angolo di misurazione. Ciò è particolarmente utile quando l'orientamento del dispositivo non è fisso.
5. È possibile pilotare MLT‑5020H a frequenze diverse da 4kHz?
Risponderà ai segnali di comando su una gamma di frequenze, ma l'uscita massima si verifica alla risonanza meccanica di 4000±300 Hz. Guidare al di fuori di questa fascia ridurrà il livello sonoro. Per le applicazioni che necessitano di un tono variabile, è meglio rimanere vicino al punto di risonanza.
Per richiedere un preventivo, ordinare campioni di ingegneria o discutere modifiche personalizzate, contattare MEIDI tramite il modulo di richiesta. Il team dedicato alle applicazioni può fornire consigli sul layout, schemi dei circuiti di azionamento e dati di simulazione acustica per la progettazione della custodia.
