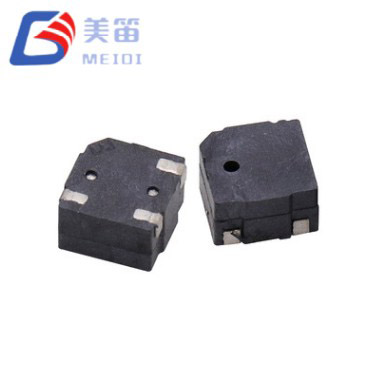

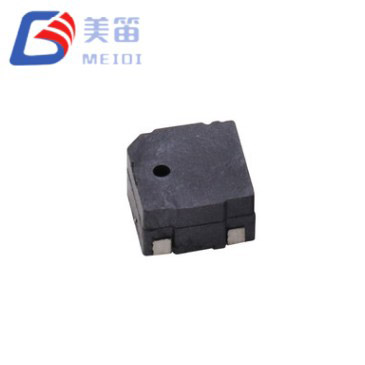

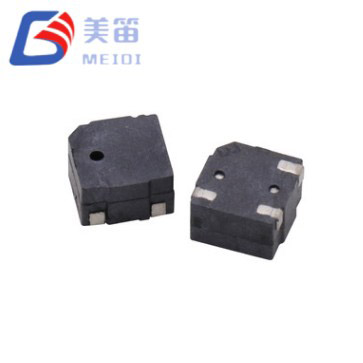

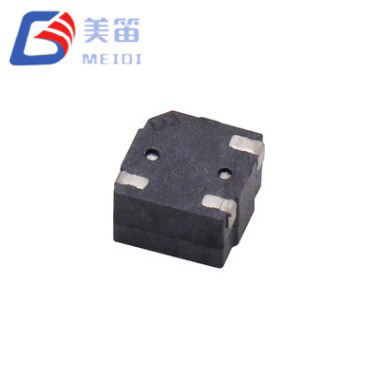

Il cicalino magnetico passivo SMD da 5*3 mm è un cicalino elettromagnetico passivo a montaggio superficiale che aumenta l'altezza della cavità a 3,0 mm all'interno del contenitore compatto da 5,0×5,0 mm della serie MLT-5000. Questo volume interno aggiuntivo consente al trasduttore di fornire livelli di pressione sonora più elevati senza aumentare l'area del PCB, fornendo un aggiornamento pratico per i progetti che richiedono allarmi più evidenti ma limitati dai vincoli del layout della scheda. Il cicalino è pilotato da un segnale PWM o onda quadra esterna da 4000 Hz e l'impedenza della bobina da 12 Ω consente il collegamento diretto ai pin GPIO di molti microcontrollori da 3,3 V, semplificando la distinta base.
MEIDI ha sviluppato MLT‑5030 per applicazioni in cui l'acustica della custodia o il rumore ambientale richiedono un'uscita maggiore di quella che possono fornire le alternative da 2,0 mm di altezza. I dati di test di un campione di produzione di dieci unità mostrano livelli di pressione sonora compresi tra 87,8 dB e 89,5 dB a 10 cm, con un assorbimento di corrente compreso tra 86,7 mA e 89,0 mA. Questi risultati misurati sono coerenti con il minimo garantito di 80 dB e una corrente massima di 100 mA, offrendo agli ingegneri un chiaro ambito prestazionale entro cui lavorare.
L'altezza del profilo di 3,0 mm aumenta il volume della camera di risonanza, traducendosi direttamente in una pressione sonora più elevata rispetto alle varianti da 2,0 mm della stessa serie, mentre l'ingombro di 5,0×5,0 mm rimane invariato.
Una resistenza della bobina di 12 Ω consente di pilotare il cicalino direttamente da un'uscita standard del microcontrollore da 3,3 V, eliminando la necessità di uno stadio a transistor separato in molti progetti e riducendo il numero dei componenti.
L'intervallo di tensione operativa si estende da 2 V a 4 V, coprendo batterie agli ioni di litio a cella singola, celle a bottone e binari regolati da 3,3 V senza ulteriore condizionamento della tensione.
L'uscita acustica è specificata ad un minimo di 80 dB a 10 cm con alimentazione a 3 V, con una frequenza di risonanza di 4000 Hz e una tolleranza di ±300 Hz.
L'alloggiamento nero dell'LCP è progettato per il funzionamento continuo da −20°C a +70°C ed è compatibile con la saldatura a riflusso standard senza piombo fino a 255°C di picco.
In quanto componente elettromagnetico passivo, il cicalino magnetico passivo SMD da 5*3 mm richiede un segnale di eccitazione CA, in genere un'onda quadra da 4000 Hz, per produrre il suono. La bobina da 12 Ω presenta un carico che può essere pilotato da molti pin GPIO da 3,3 V in grado di fornire fino a 100 mA, sebbene un buffer a transistor rimanga un'opzione consigliata quando la capacità di corrente del pin è incerta o quando più cicalini condividono una guida. La finestra operativa da 2 V a 4 V offre margine per le curve di scarica della batteria e le tolleranze di alimentazione; alla tensione nominale di 3,0 V, la pressione sonora raggiunge almeno 80 dB e i campioni di produzione superano costantemente gli 87 dB, confermando il vantaggio della cavità allargata.
La frequenza di risonanza è fissa a 4000 Hz, che si trova in una gamma in cui l'udito umano è più sensibile, rendendo il tono chiaramente udibile anche in ambienti moderatamente rumorosi. L'apertura sonora sfalsata è progettata per proiettare il tono in avanti, il che è utile quando il cicalino è posizionato dietro una griglia o un'apertura direzionale nella custodia. Con un peso di 0,1 g, il componente aggiunge una massa trascurabile alla scheda e può essere posizionato mediante attrezzature pick-and-place standard.

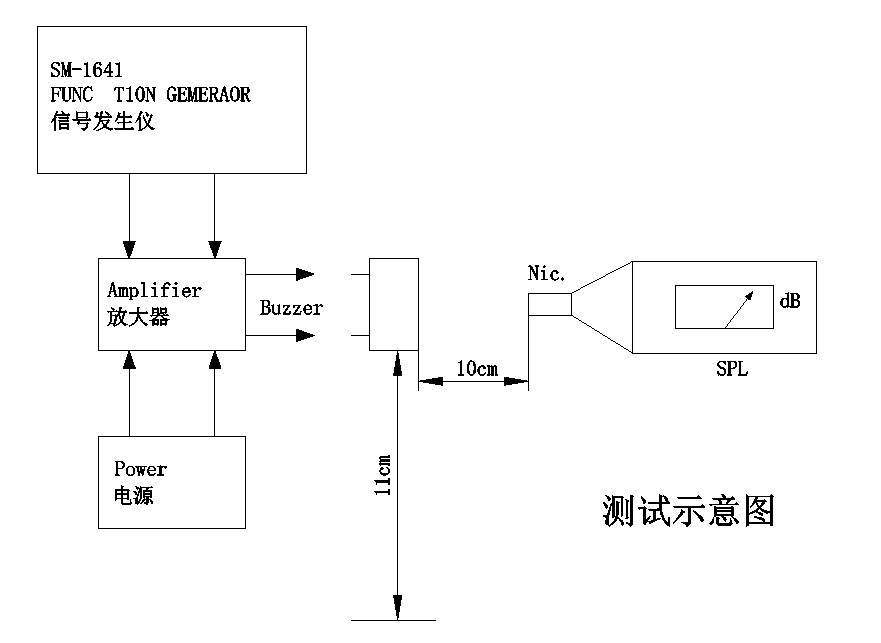

MEIDI esegue test acustici su ogni lotto di produzione e da tali misurazioni derivano i valori prestazionali tipici riportati nella scheda tecnica. Le specifiche garantite forniscono una base affidabile per la progettazione del sistema, mentre i dati campione forniscono una visione realistica di ciò che ci si può aspettare dalla produzione in serie.
La maggiore altezza della cavità di 3,0 mm offre un vantaggio acustico misurabile rispetto alle alternative più sottili da 2,0 mm, senza espandere l'ingombro del PCB, rendendolo un aggiornamento immediato per i layout esistenti da 5 mm che hanno lo spazio verticale richiesto.
Una resistenza della bobina da 12 Ω consente il pilotaggio diretto del GPIO su molti microcontrollori da 3,3 V, semplificando il circuito di pilotaggio e risparmiando spazio sulla scheda.
La tolleranza della tensione di alimentazione compresa tra 2 V e 4 V è adatta a un'ampia gamma di sorgenti a bassa tensione, dai pacchi al litio a cella singola ai binari logici regolati.
L'alloggiamento LCP mantiene la forma e l'integrità del pad di saldatura durante i cicli di rifusione, con un picco specificato di 255°C e fino a tre passaggi, supportando l'assemblaggio su due lati dove necessario.
L'emissione sonora direzionale attraverso un foro sfalsato aiuta a focalizzare l'allarme verso l'utente, migliorando il volume percepito nelle installazioni frontali.
| Parametro | Valore |
| Tipo di prodotto | Cicalino passivo elettromagnetico SMD |
| Tensione nominale | 3,0 V (apertura) |
| Tensione operativa | 2 – 4 V (a-p) |
| Uscita audio a 10 cm | ≥ 80dB |
| Corrente operativa | ≤ 100 mA |
| Frequenza di risonanza | 4000±300 Hz |
| Resistenza della bobina | 12±3Ω |
| Temperatura operativa | -20°C~+70°C |
| Temperatura di conservazione | -30°C~+80°C |
| Dimensioni (L × P × A) | 5,0 × 5,0 × 3,0 mm |
| Peso | 0,1 g |
| Materiale dell'alloggiamento | LCP nero |
| Metodo di saldatura (consigliato) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
Le seguenti descrizioni dei casi d'uso si basano sulle caratteristiche elettriche e acustiche dell'MLT‑5030. Vengono forniti come guida all'integrazione e dovrebbero essere convalidati per il prodotto finale e l'ambiente normativo specifici.
I pannelli di allarme industriali e i controllori di processo beneficiano dell'uscita da 85 dB+ e dell'ingombro quadrato di 5 mm, che si adatta a schede I/O dense dove sono necessari più punti di allarme. L'altezza di 3,0 mm è generalmente compatibile con lo spazio libero sopra gli involucri per guida DIN standard.
Le tastiere di sicurezza e di controllo accessi, i rilevatori di intrusione e le sirene di allarme antincendio possono utilizzare l'emissione direzionale del cicalino per dirigere il tono verso l'utente, mentre l'azionamento GPIO diretto semplifica le installazioni multizona.
Le apparecchiature diagnostiche mediche come analizzatori da banco e monitor paziente spesso richiedono un avviso chiaro e con frequenza stabile per il completamento del ciclo o condizioni di errore. Il tono a 4.000 Hz è diverso dal rumore ambientale a frequenza più bassa comune negli ambienti clinici.
Gli elettrodomestici commerciali, comprese le lavastoviglie industriali, le lavatrici e i distributori automatici, possono fare affidamento sull'MLT‑5030 per gli avvisi di fine ciclo e di guasto, con l'ampio intervallo di alimentazione che consente le variazioni di tensione tipiche delle schede di controllo degli elettrodomestici.
I sistemi ausiliari automobilistici, come i sensori di prossimità della retromarcia, i promemoria delle cinture di sicurezza e gli indicatori di carica dei veicoli elettrici, possono utilizzare il cicalino nei sistemi a 12 V quando viene aggiunto un resistore in serie per eliminare la tensione, o direttamente nei sottocircuiti da 3,3 V.
I dispositivi IoT per esterni, i sensori ambientali e i nodi delle infrastrutture delle città intelligenti esposti al vento e al rumore di fondo possono sfruttare la maggiore pressione sonora disponibile dalla cavità da 3,0 mm per mantenere l’udibilità.
Il cicalino magnetico passivo SMD da 5 x 3 mm risolve un conflitto hardware comune: la necessità di una maggiore uscita acustica senza aumentare l'area del PCB. Aumentando l'altezza del cicalino da 2,0 mm a 3,0 mm, MEIDI ha creato un componente che si adatta agli stessi pad di saldatura dei più sottili MLT‑5020 e MLT‑5020H, consentendo un aggiornamento delle prestazioni acustiche senza modifiche al layout. Il volume interno aggiuntivo fornisce costantemente livelli di pressione sonora nella gamma alta di 80 dB, come confermato dalle misurazioni dei campioni di produzione.

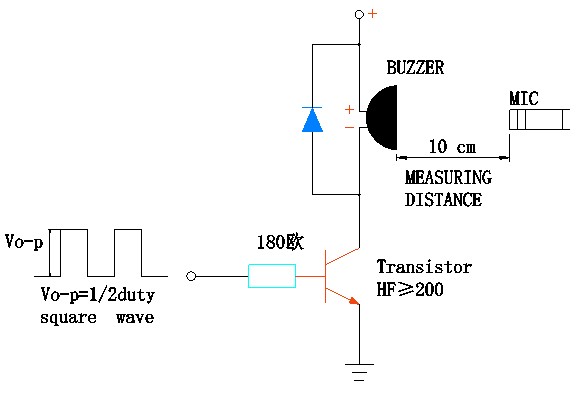

La resistenza della bobina da 12Ω è stata scelta per mantenere semplici i requisiti di azionamento. Un pin MCU da 3,3 V che può generare 100 mA può azionare direttamente il cicalino, il che è utile nei progetti sensibili ai costi in cui ogni transistor conta. Per i progettisti che preferiscono un buffer, un piccolo transistor NPN o MOSFET funziona con livelli logici standard e aggiunge un'area minima.
L'alloggiamento nero dell'LCP è stato dimostrato attraverso test di affidabilità che includono cicli di temperatura, vibrazioni e test di caduta, dando fiducia nella stabilità a lungo termine. Il componente è compatibile con le linee SMT automatizzate e può resistere allo stress termico dei processi di rifusione su due lati. Sono disponibili campioni per verificare le prestazioni acustiche della vostra custodia prima di impegnarvi nei volumi di produzione.
MEIDI Intelligent Technology produce componenti acustici dal 2011. Lo stabilimento dell'azienda a Jiangsu, in Cina, opera secondo un sistema di gestione della qualità certificato ISO 9001 e integra stampaggio LCP interno, avvolgimento automatizzato della bobina, assemblaggio SMD e test acustici in linea al 100%. Questa integrazione verticale consente a MEIDI di controllare l'intera catena di produzione, dalla materia prima al componente finito, e di mantenere una qualità costante su volumi elevati.
MLT‑5030 è prodotto sulle stesse linee SMD automatizzate che servono i clienti automobilistici e industriali di MEIDI. Ogni lotto è sottoposto ad un programma di verifica dell'affidabilità come definito nelle specifiche del prodotto. Lo screening dello stress ambientale comprende un'esposizione a temperature elevate di 48 ore a +80°C, un'immersione a freddo di 48 ore a -30°C e cinque cicli di shock termico tra queste temperature. La robustezza meccanica è confermata da test di vibrazione da 10 Hz a 55 Hz con ampiezza di 1,0 mm su tutti gli assi, seguiti da tre cadute libere da 75 cm su una superficie di legno duro. La resistenza all'umidità viene valutata a 50°C e al 90–95% di umidità relativa per 48 ore, e l'integrità della saldatura viene convalidata attraverso un test termico di saldatura a 250°C e un profilo di rifusione completo.

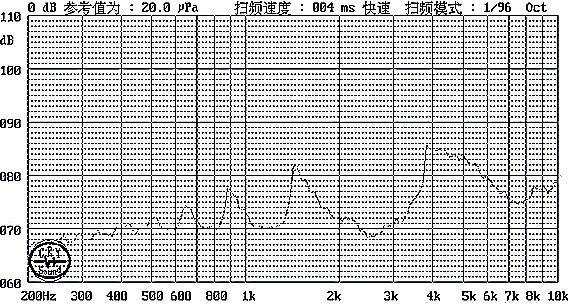

Le prestazioni di produzione tipiche dell'MLT‑5030, registrate da un campione di dieci unità, mostrano una pressione sonora compresa tra 87,8 dB e 89,5 dB, una corrente compresa tra 86,7 mA e 89,0 mA e una frequenza di risonanza stabile di 4000 Hz. Queste cifre dimostrano l'uniformità raggiunta dal processo di produzione e sono disponibili per la revisione da parte del cliente insieme ai rapporti completi sui test sui lotti.
1. Come si confronta acusticamente l'MLT‑5030 con i modelli MLT‑5020 da 2,0 mm?
La cavità da 3,0 mm conferisce all'MLT‑5030 un volume di risonanza interna maggiore, che si traduce in una pressione sonora più elevata. Mentre il minimo garantito è 80 dB, i campioni di produzione misurano normalmente da 87 dB a 89 dB. L'ingombro di 5,0×5,0 mm è identico, quindi MLT‑5030 può sostituire un cicalino da 2,0 mm senza modifiche al PCB purché sia disponibile 1,0 mm di altezza aggiuntivo sopra la scheda.
2. Qual è lo spazio minimo necessario sopra MLT‑5030?
Il corpo del buzzer si estende per 3,0 mm sopra la superficie del PCB. Per evitare ostacoli acustici, è consigliabile mantenere una zona libera di almeno 4–5 mm in totale dalla superficie della scheda, inclusa la porta del suono. Una superficie troppo vicina all'apertura può ridurre il volume percepito e spostare la risposta in frequenza.
3. Posso sostituire un cicalino magnetico a foro passante con MLT‑5030?
Sì, il cicalino magnetico passivo SMD da 5 x 3 mm fornisce un'alternativa a montaggio superficiale con un ingombro quadrato di 5,0 mm. Il PCB dovrà essere riprogettato per i pad SMD, ma la bobina da 12 Ω e il drive da 3 V sono compatibili con molti circuiti logici da 3,3 V che in precedenza pilotavano parti a foro passante. Un buffer a transistor può ancora essere utilizzato se il circuito esistente ne include già uno.
4. MLT‑5030 è adatto per dispositivi alimentati a batteria?
Con un assorbimento di corrente massimo di 100 mA a 3,0 V, il cicalino è gestibile per la maggior parte delle configurazioni di batterie, comprese le celle agli ioni di litio a cella singola e le celle a bottone da 3 V. L'intervallo operativo da 2 V a 4 V copre la curva di scarica di una cella al litio senza regolazione. Per le applicazioni a bassissimo consumo, la riduzione del ciclo di lavoro PWM al di sotto del 50% può ridurre ulteriormente la corrente media, al costo di una certa pressione sonora.
5. Quale profilo di riflusso è consigliato per MLT‑5030?
L'alloggiamento nero dell'LCP resiste al riflusso standard senza piombo con un picco di 255±5°C per 3 secondi, seguito da un preriscaldamento a 180°C per 40–70 secondi. Sono consentiti fino a tre passaggi di riflusso. Il profilo dettagliato è incluso nelle specifiche del prodotto e MEIDI può fornire indicazioni per le impostazioni specifiche del forno.
Per richiedere un preventivo, ordinare campioni tecnici o discutere la personalizzazione OEM/ODM, contattare MEIDI tramite il modulo di richiesta. Il team di ingegneri delle applicazioni può fornire assistenza con l'acustica dell'involucro, l'ottimizzazione del circuito di azionamento e la convalida del profilo di riflusso per il vostro ambiente di produzione. La produzione verticalmente integrata di MEIDI e il sistema di qualità ISO 9001 forniscono la coerenza necessaria per programmi ad alto volume.
