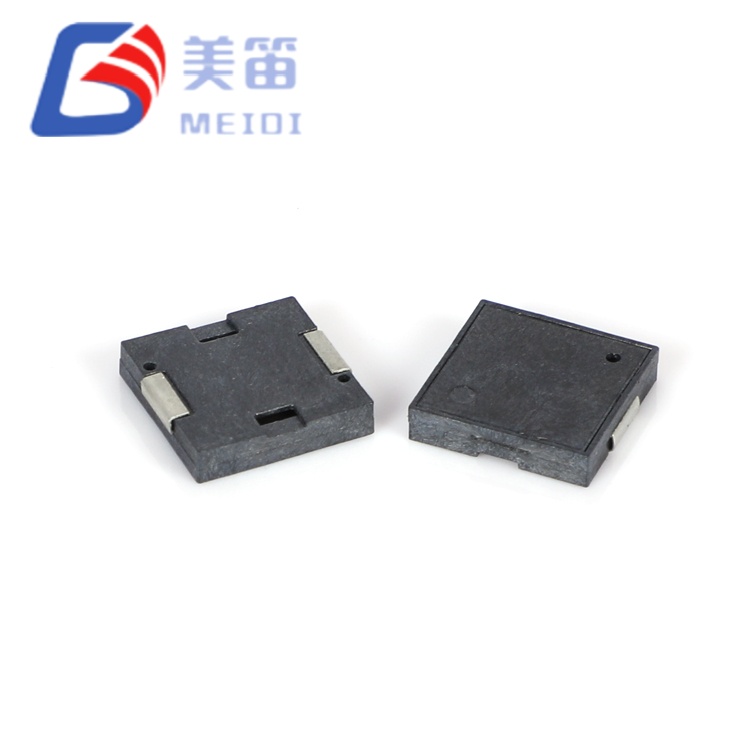

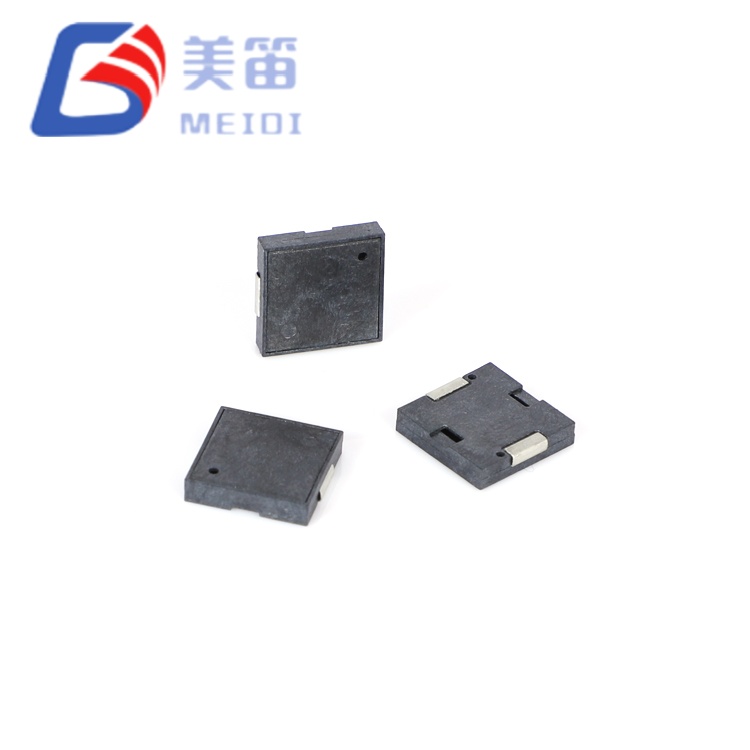

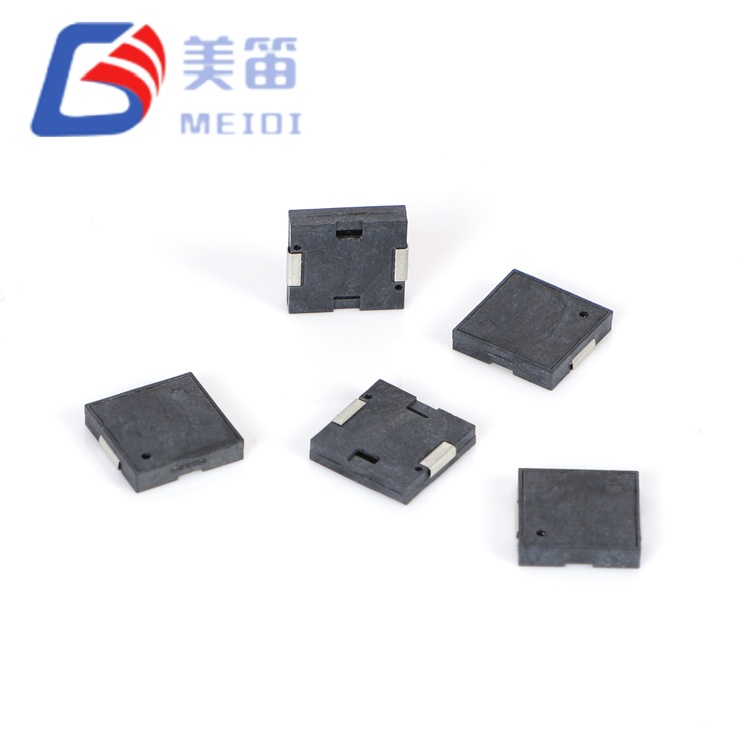

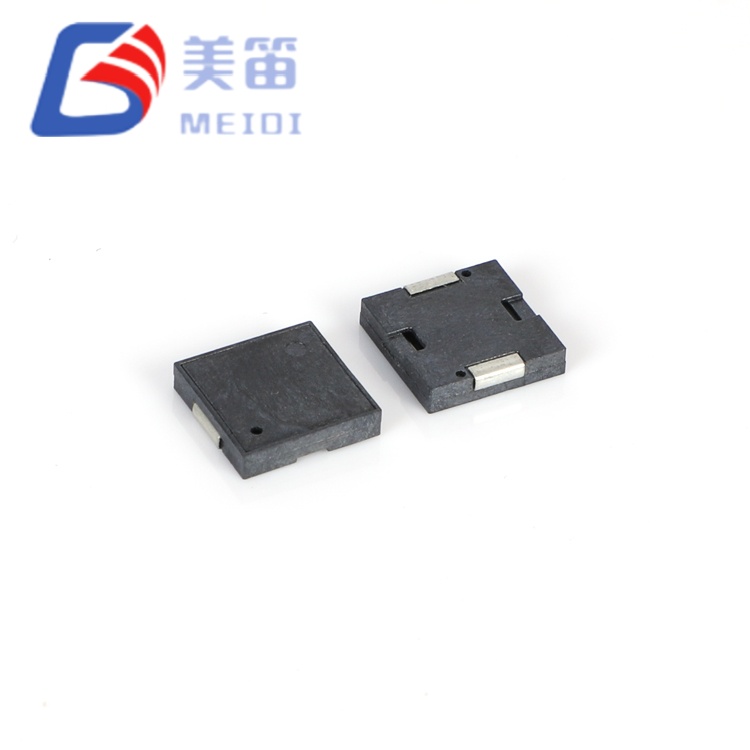

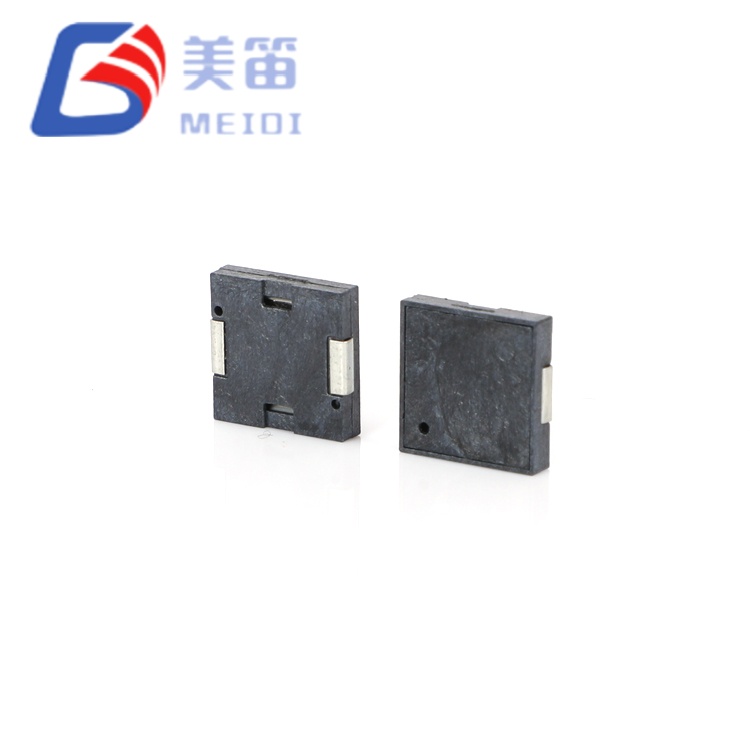

Il cicalino passivo piezoelettrico SMD da 9×9×1,8 mm è un cicalino piezoelettrico passivo a montaggio superficiale progettato per applicazioni che richiedono un segnale acustico chiaro con un ingombro molto ridotto e un budget energetico rigoroso. Con un'altezza di soli 1,8 mm e una base di 9,0×9,0 mm, può essere posizionato in gruppi in cui i cicalini convenzionali semplicemente non si adattano. Il suo principio di pilotaggio capacitivo mantiene la corrente operativa pari o inferiore a 5 mA ai 5 V nominali, eliminando la necessità di diodi flyback e rendendo fattibile il pilotaggio diretto del microcontrollore.
Un singolo componente copre un intervallo operativo da 1 V a 25 V, il che significa che lo stesso cicalino può servire circuiti logici da 3,3 V, binari automobilistici da 12 V e pannelli di controllo industriali da 24 V senza ulteriori regolazioni. A 5V il livello di pressione sonora raggiunge un minimo garantito di 70dB ad una distanza di 10cm, con la frequenza di risonanza mantenuta a 4000±300Hz. La capacità specificata di 12.000 pF (±30%) consente una progettazione semplice del driver, mentre l'alloggiamento nero dell'LCP resiste alla saldatura a riflusso e al funzionamento continuo da −30°C a +70°C.
In quanto trasduttore piezoelettrico passivo, il cicalino passivo piezoelettrico SMD da 9×9×1,8 mm richiede un segnale CA esterno, in genere un'onda quadra o una forma d'onda PWM vicina al punto di risonanza di 4000 Hz. Quando viene applicato il campo elettrico alternato, l'elemento ceramico si deforma e genera onde sonore, senza alcuna componente magnetica. Questo principio di funzionamento elimina il contraccolpo induttivo presente nei cicalini magnetici, pertanto il circuito di comando può essere realizzato senza diodi di soppressione e con un numero complessivo di componenti inferiore.
Il dispositivo non assorbe più di 5 mA nelle condizioni di test di 5 V, 4000 Hz e poiché il carico è prevalentemente capacitivo (reattanza di circa 3,3 kΩ alla risonanza), l'enfasi del progetto si sposta dall'erogazione di corrente all'oscillazione della tensione. L'ampio intervallo di ingresso da 1 a 25 V consente allo stesso cicalino di funzionare su più tensioni di sistema e il livello di pressione sonora aumenta in modo prevedibile con l'ampiezza del pilotaggio. A 5 V picco-picco l'uscita minima è 70 dB a 10 cm; tensioni più elevate producono livelli sonori corrispondentemente più elevati.
Con un peso di 0,4 g e stampato in LCP nero, il package è compatibile con la saldatura a rifusione standard e può sottoporsi a un massimo di tre cicli termici in base alle specifiche del prodotto. Nella documentazione è incluso un rapporto di test campione di 10 unità per offrire ai progettisti una visione realistica dell'uniformità della produzione, con livelli sonori compresi tra 71,8 dB e 76,4 dB e valori di capacità compresi tra 11.385 pF e 12.950 pF.
Per consigli sui circuiti di azionamento personalizzati o per discutere l'integrazione con la guida di tensione e il ciclo di lavoro, contattare l'ingegneria delle applicazioni MEIDI.
La struttura piezoelettrica capacitiva fa sì che non vi sia alcuna bobina elettromagnetica e quindi nessun transitorio induttivo da gestire; la corrente nominale ≤5 mA rende il cicalino adatto a progetti sensibili all'energia senza componenti di soppressione aggiuntivi.
Con un'altezza di soli 1,8 mm e un ingombro quadrato di 9,0 mm, MLT‑9018 si adatta agli stretti spazi verticali presenti nei pannelli impilati, nei moduli display sottili e nei meccanismi dei lettori di schede.
L'intervallo di tensione operativa da 1 a 25 V copre la logica da 3,3 V, i sistemi da 5 V, le linee automobilistiche da 12 V e i bus industriali da 24 V, consentendo a un codice articolo di sostituire diverse alternative specifiche della tensione.
La frequenza di risonanza è fissata a 4000 Hz con una tolleranza di produzione di ± 300 Hz, offrendo ai team del firmware un obiettivo acustico ben definito.
Una capacità nominale di 12.000 pF (±30%) è specificata a 1 kHz e 25°C per facilitare i calcoli del carico reattivo durante la fase di progettazione.
L'intervallo di temperatura operativa va da -30°C a +70°C, che va oltre i normali -20°C di base di molti cicalini di livello commerciale.
MEIDI Intelligent Technology produce componenti acustici dal 2011, gestendo una struttura integrata verticalmente a Jiangsu, in Cina. La fabbrica combina lo stampaggio LCP interno, linee di assemblaggio SMD automatizzate e test acustici in linea al 100% nell'ambito di un sistema di gestione della qualità certificato ISO 9001. Questa infrastruttura supporta la produzione coerente di componenti in grandi volumi come MLT‑9018, con record dettagliati dei lotti conservati per ogni spedizione.
L'MLT‑9018 è sottoposto a un programma completo di test di affidabilità definito nelle specifiche del prodotto. Lo screening dello stress ambientale comprende un'immersione ad alta temperatura di 48 ore a +80±2°C, un'esposizione al freddo di 48 ore a -30±2°C e cinque cicli di shock termico tra questi estremi con una permanenza di 30 minuti a ciascuna temperatura. La durabilità meccanica è verificata mediante test di vibrazione da 10 Hz a 55 Hz con un'ampiezza di 1,0 mm su tutti e tre gli assi, seguiti da tre cadute libere da 75 cm su una superficie di legno duro da 10 mm.
La resistenza all'umidità è confermata da un'esposizione di 48 ore a 50±5°C con un'umidità relativa del 90–95% con un periodo di recupero ambientale di 2 ore. L'integrità della saldatura viene convalidata mediante un'immersione di 10 secondi a 250±5°C con il corpo del componente posizionato a 2,0 mm dalla saldatura, nonché mediante test del profilo di rifusione completo secondo le specifiche di saldatura.
Questi test vengono eseguiti batch e i report risultanti sono disponibili per i clienti che richiedono documentazione per i propri processi di qualificazione. Per le applicazioni che richiedono una qualificazione estesa, come gli standard automobilistici o dei dispositivi medici, il team di ingegneri di MEIDI può discutere protocolli di screening aggiuntivi.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico SMD | — |
| Tensione nominale | 5 V (Vp‑p) | Riferimento di frequenza di risonanza |
| Tensione operativa | 1 – 25 V (Vp‑p) | Picco del segnale pilota |

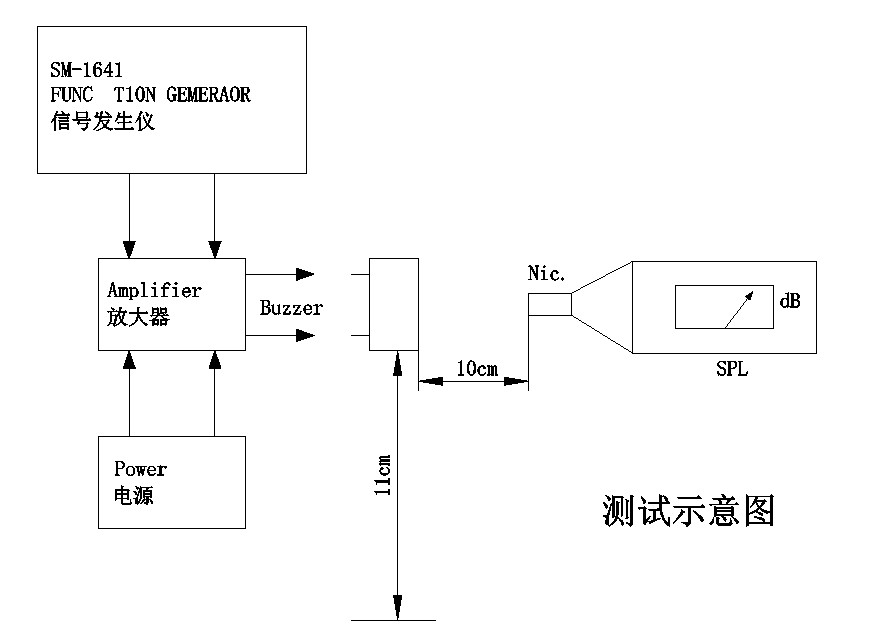

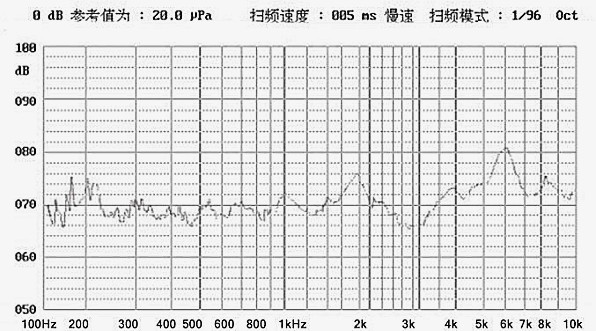

| Uscita audio a 10 cm | ≥ 70dB | A 5 V, 4000 Hz, 10 cm |
| Corrente operativa | ≤ 5mA | A 5 V, 4000 Hz |
| Frequenza di risonanza | 4000±300 Hz | Alla tensione nominale |
| Capacità | 12.000 ± 30%pF | A 1 kHz, 25 °C |
| Temperatura operativa | -30°C~+70°C | Continuo |
| Temperatura di conservazione | -40°C~+85°C | Non operativo |

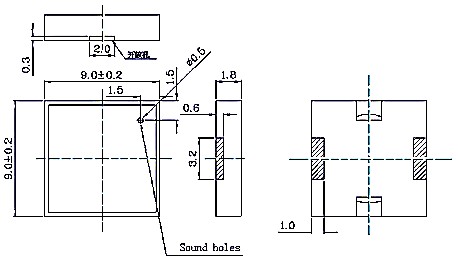

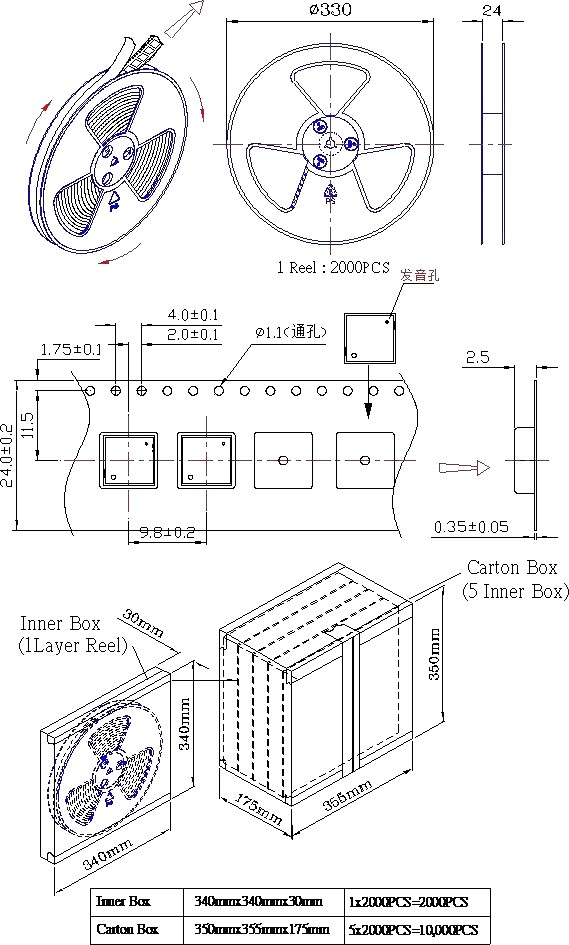

| Dimensioni (L × P × A) | 9,0 × 9,0 × 1,8 mm | Solo corpo |
| Peso | 0,4 g | Tipico |
| Materiale dell'alloggiamento | LCP nero | — |
| Saldatura (consigliata) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi | Secondo specifica, fino a 3 passaggi |
| Saldatura (onda) | 255 ± 15 °C, 4–6 s | 2-3 passaggi |
| Saldatura (manuale) | 360 ± 10 °C, 2–5 s | 2-3 passaggi |
| Parametro | Gamma di campioni |
| Pressione sonora | 71,8 – 76,4dB |
| Frequenza | 4000 Hz |
| Capacità | 11385 – 12950 pF |
| Diametro | 9,0 mm |
| Altezza | 1,8 mm |
I dati campione illustrano la tipica uniformità di produzione. A tutti i lotti di produzione si applicano solo i limiti garantiti nella tabella delle specifiche principali.
Gli usi suggeriti di seguito si basano sulle caratteristiche elettriche e meccaniche dell'MLT‑9018. Sono intesi come guida alla progettazione e dovrebbero essere confermati rispetto ai requisiti specifici del prodotto finale.
•Dispositivi portatili alimentati a batteria: l'assorbimento di corrente ≤5 mA prolunga l'autonomia dei prodotti alimentati da pile a bottone o piccoli pacchi al litio.
•Apparecchiature per ambienti freddi: il limite operativo inferiore di -30°C supporta tracker logistici refrigerati, sensori esterni e involucri industriali non riscaldati.
•Assemblaggi elettronici sottili: l'altezza di 1,8 mm consente l'integrazione in display ultrasottili, pannelli a membrana e cornici di lettori di schede.
•Nodi industriali multitensione: l'ingresso da 1–25 V elimina i circuiti di traslazione della tensione, semplificando i progetti che devono funzionare su bus da 5 V, 12 V e 24 V.
•Moduli interni automobilistici: la compatibilità diretta a 12 V si adatta ai segnali acustici del cruscotto, al feedback dei sensori di parcheggio e ai promemoria delle cinture di sicurezza.
•Endpoint IoT e gateway di sensori: la bassa corrente attiva è ideale per applicazioni di raccolta di energia o batterie a lunga durata.
| Considerazione sulla progettazione | Specifica MLT‑9018 |
| Attuale vincolo di bilancio | Corrente operativa ≤5 mA secondo specifica |
| Variazione della guida di tensione | L'intervallo operativo da 1 a 25 V copre più tensioni di sistema in un unico SKU |
| Spazio verticale | Altezza di 1,8 mm inferiore alle tipiche alternative da 2,0–2,5 mm |
| Funzionamento a bassa temperatura | Limite operativo di -30 °C in base alle specifiche |
| Semplicità del circuito di pilotaggio | Nessun contraccolpo induttivo; non è richiesto alcun diodo flyback |
| Caratteristica del carico capacitivo | 12000 pF specificati per il calcolo dell'impedenza reattiva |
Il cicalino passivo piezoelettrico SMD da 9×9×1,8 mm è stato sviluppato appositamente per situazioni in cui la flessibilità di corrente, spazio e tensione sono i vincoli principali. La sua natura capacitiva presenta un carico reattivo di circa 3,3 kΩ in risonanza, il che significa che il driver deve fornire oscillazioni di tensione anziché una grande corrente continua; questa distinzione spesso porta a uno stadio di pilotaggio più semplice ed economico rispetto ai progetti di trasduttori magnetici.
Sono disponibili campioni per la valutazione in modo da poter misurare l'uscita acustica e il consumo di corrente con la forma d'onda del convertitore e il layout PCB personalizzati.
1. Che tipo di segnale di comando richiede MLT‑9018?
L'MLT‑9018 è un cicalino piezoelettrico passivo e necessita di un segnale CA esterno, normalmente un'onda quadra o PWM vicino a 4000 Hz. La sola tensione continua non produrrà suono. Il circuito di pilotaggio deve caricare e scaricare la capacità di 12000pF alla frequenza di commutazione; la corrente media è bassa, ma la corrente istantanea di picco deve essere confrontata con la capacità del conducente.
2. Come varia la pressione sonora con la tensione operativa nell'intervallo 1–25 V?
La pressione sonora aumenta con l'ampiezza della tensione di comando. La garanzia ≥70 dB è fornita alla condizione nominale di 5 V. A tensioni più basse l'uscita diminuirà, mentre a tensioni più alte aumenterà. I dati acustici specifici della tensione possono essere richiesti a MEIDI.
3. È possibile pilotare MLT‑9018 direttamente dal pin GPIO del microcontroller?

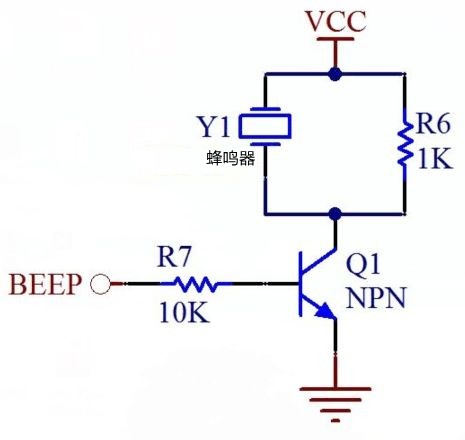

L'azionamento diretto da un GPIO da 3,3 V o 5 V è possibile se il pin può fornire la corrente reattiva a 12.000 pF a 4.000 Hz. Il valore medio ≤5 mA rientra in molte specifiche GPIO, ma la corrente di carica di picco durante la commutazione capacitiva potrebbe essere superiore. Per il funzionamento a 12 V e 24 V si consiglia un buffer a transistor o un driver piezoelettrico dedicato. MEIDI può fornire circuiti di riferimento per configurazioni comuni.
4. Qual è il significato della specifica di capacità di 12000 pF?
La capacità determina l'impedenza reattiva: Z = 1/(2πfC). A 4000 Hz questo equivale a circa 3,3 kΩ. Il circuito di azionamento deve fornire corrente a questo carico reattivo. La tolleranza del ±30% (8400–15600pF) dovrebbe essere presa in considerazione durante la progettazione dello stadio driver. Gli ingegneri applicativi possono assistere nella selezione dei componenti.
5. Qual è la differenza tra i dati del test campione e le specifiche garantite?
Il rapporto di esempio (misurazione a 10 unità) mostra valori tipici, come la pressione sonora compresa tra 71,8 dB e 76,4 dB. Questi sono forniti solo come riferimento. Le specifiche garantite sono pressione sonora ≥70 dB, frequenza 4000±300Hz e capacità 12000±30% pF. Protocolli di test di produzione sono disponibili su richiesta.
6. MEIDI fornisce la personalizzazione di questo cicalino?
Sì, sono disponibili i servizi OEM e ODM. Parametri come frequenza, tensione, dimensioni e impermeabilità possono essere modificati per soddisfare requisiti specifici. Contatta il team delle applicazioni con le specifiche del tuo obiettivo per una valutazione di fattibilità.
Per indicazioni sulla progettazione del circuito di azionamento, misurazioni acustiche specifiche della tensione, consigli sull'implementazione in ambienti freddi o per discutere della personalizzazione OEM, invia le tue esigenze tramite il modulo di contatto. Il team di ingegneri delle applicazioni di MEIDI risponde normalmente entro un giorno lavorativo con documentazione tecnica e prezzi a volume.
Lo stabilimento MEIDI nella provincia di Jiangsu fornisce componenti acustici piezoelettrici ed elettromagnetici a clienti in tutto il mondo dal 2011. Con stampaggio LCP interno, assemblaggio SMD automatizzato e test acustici completi, l'azienda fornisce settori che vanno dall'elettronica automobilistica e controlli industriali ai dispositivi medici e ai sistemi domestici intelligenti. La gestione della qualità ISO 9001 e un laboratorio di affidabilità dedicato sono alla base di ogni specifica di prodotto che pubblichiamo.
