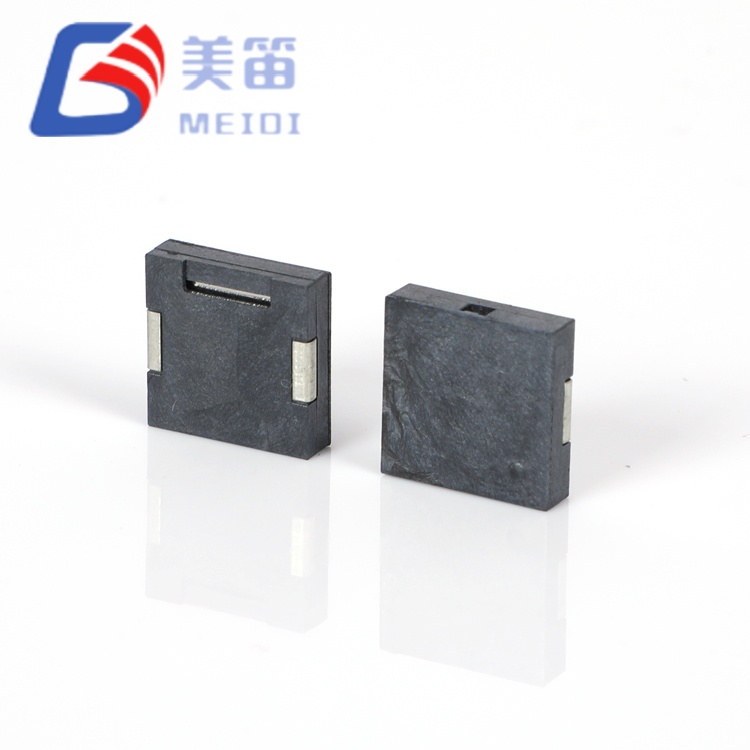

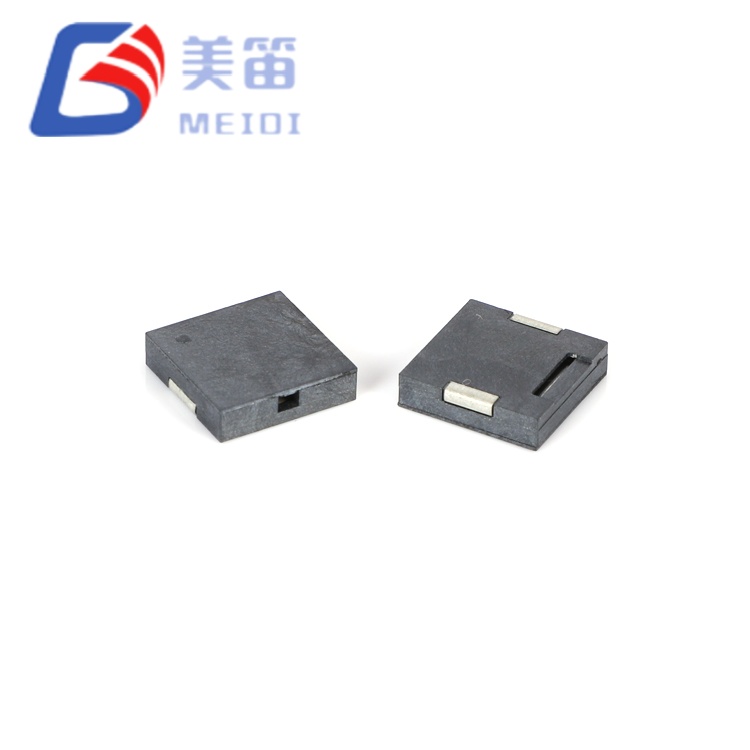

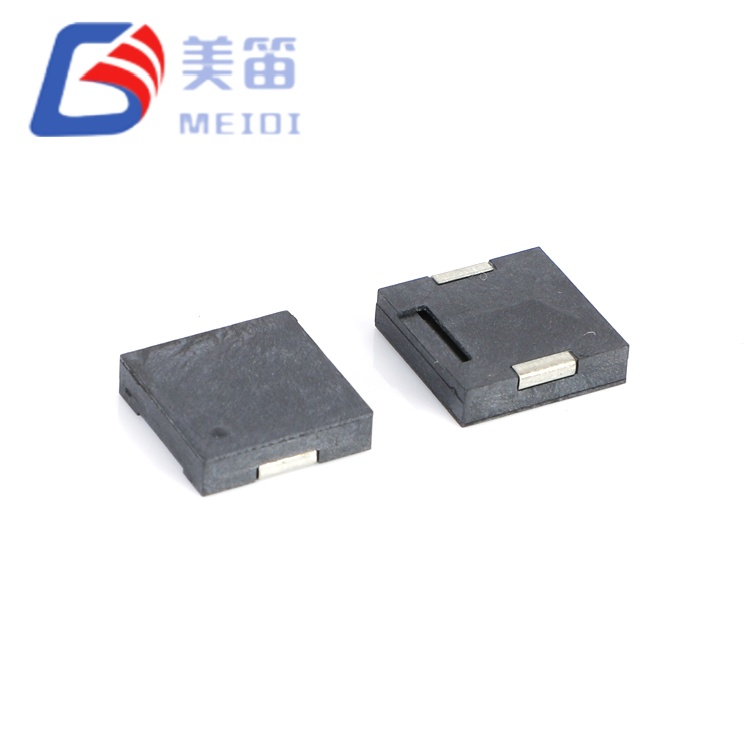

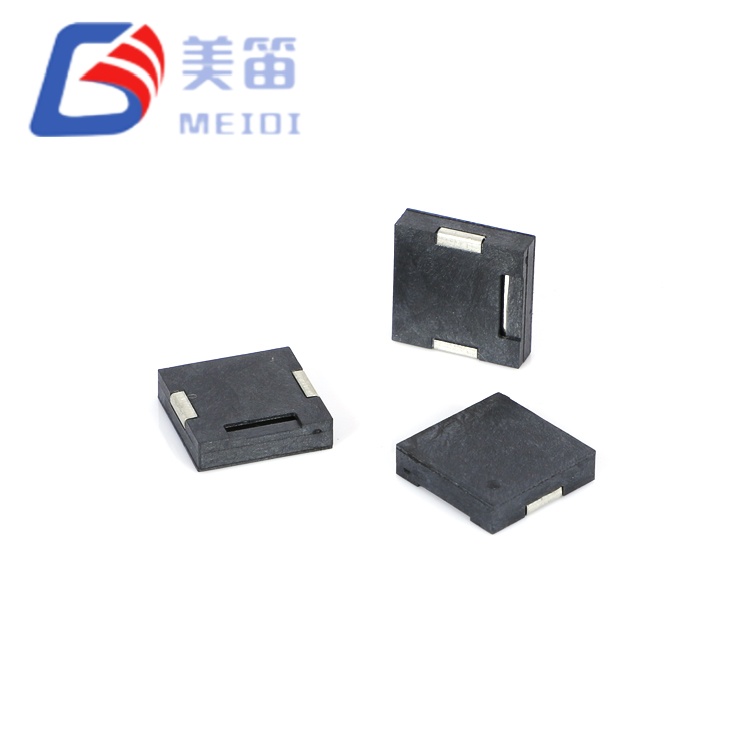

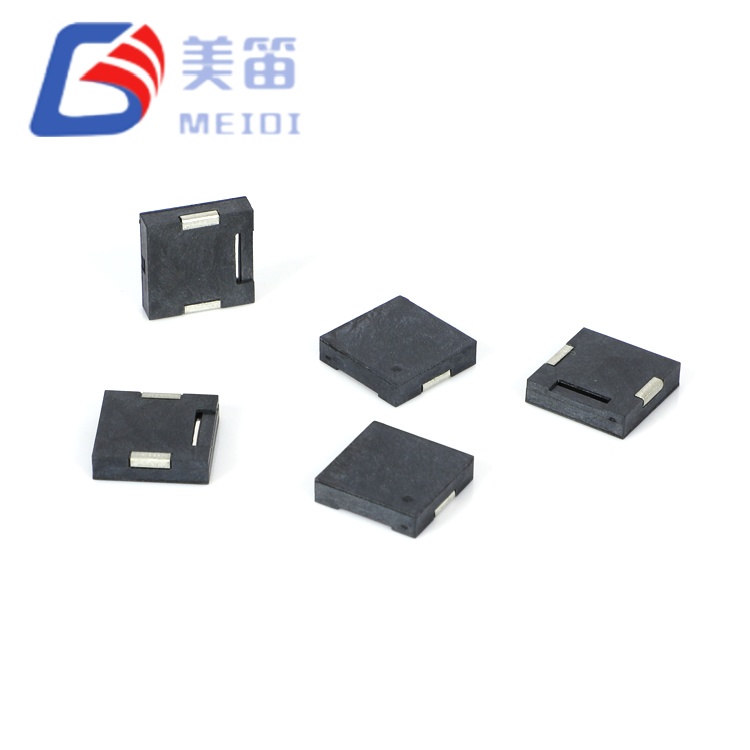

Il cicalino passivo piezoelettrico SMD da 12*12*3 mm è un cicalino piezoelettrico passivo a montaggio superficiale che accetta un ampio segnale di comando da 1–25 V, consentendo a un singolo componente di coprire tutto, dalle guide logiche da 3,3 V fino ai bus industriali da 24 V. La sua frequenza di risonanza è centrata su 4000 Hz e, a 3 V nominali, l'assorbimento di corrente rimane inferiore a 5 mA, rendendolo pratico per strumenti alimentati a batteria e installazioni fisse. Con un ingombro quadrato di 12 mm e un'altezza di soli 3 mm, il cicalino si adatta a gruppi PCB densi in cui lo spazio e l'alimentazione sono entrambi strettamente gestiti.
Poiché il cicalino passivo piezoelettrico SMD da 12*12*3 mm è un trasduttore passivo, richiede una forma d'onda CA esterna, in genere un'onda quadra o un segnale PWM pari o vicino a 4000 Hz. Ciò conferisce al firmware il controllo completo sul carattere del suono: tempi di attivazione/disattivazione, modulazione di frequenza e modelli multitono possono essere definiti nel software senza modificare alcun hardware. L'ampia tolleranza di alimentazione fa sì che lo stesso cicalino possa essere utilizzato su varianti di prodotto con diverse tensioni di guida, semplificando l'approvvigionamento e la qualificazione.

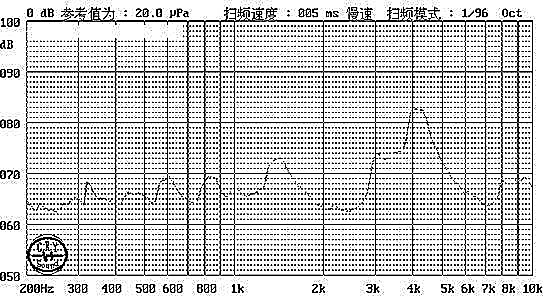

La frequenza centrale di 4000 Hz si trova all'interno della banda 2–5 kHz dove l'orecchio umano ha la massima sensibilità, quindi gli avvisi rimangono chiaramente udibili anche a livelli di guida modesti. A 3 V picco-picco la pressione sonora minima garantita è di 80 dB a 10 cm e le misurazioni del campione in genere superano gli 83 dB. La natura capacitiva dell'elemento piezoelettrico elimina le emissioni magnetiche, il che rappresenta un vantaggio quando il cicalino è posizionato vicino a circuiti analogici o RF sensibili.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino passivo piezoelettrico | — |
| Tensione nominale | 3 V (Vp‑p) | Riferimento picco-picco |
| Tensione operativa | 1 – 25 V (Vp‑p) | Gamma funzionale completa |
| Frequenza di risonanza | 4000±300 Hz | Alla tensione nominale |

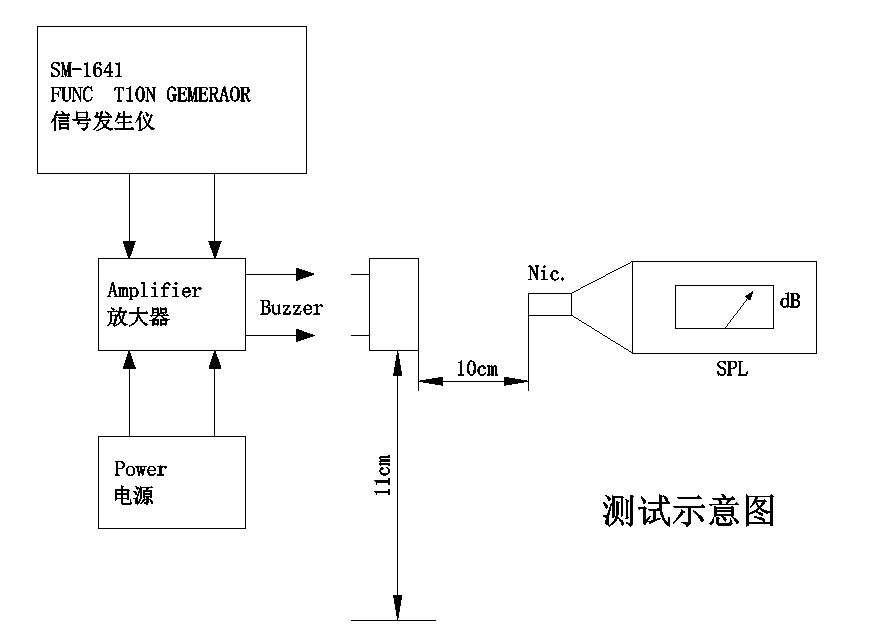

| Uscita audio a 10 cm | ≥ 80dB | A 3 V, 4000 Hz |
| Corrente operativa | ≤ 5mA | A 3 V |
| Capacità | 14.000 ± 30% pF | A 1 kHz, 25 ℃ |
| Temperatura operativa | -30 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -40 ℃ ~ +85 ℃ | Non operativo |

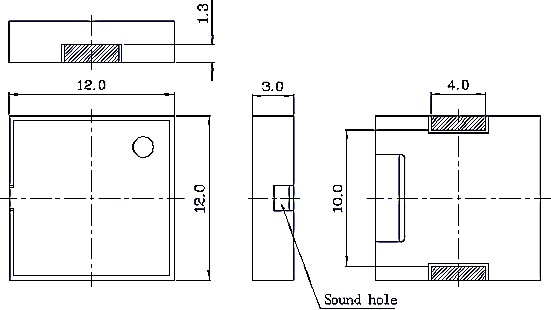

| Dimensioni (L × P × A) | 12,0 × 12,0 × 3,0 mm | Solo corpo |
| Peso | 0,4 g | Tipico |
| Materiale dell'alloggiamento | LCP nero | Compatibile con il riflusso |
| Tipo di montaggio | SMD | Riflusso: 255 ± 5 ℃, fino a 3 passaggi |
Interfacce per elettrodomestici: avvisi di fine ciclo e di guasto in lavatrici, forni a microonde e purificatori d'aria, dove un singolo cicalino può servire schede di controllo da 5 V e 12 V senza conversione di tensione.
Pannelli domestici intelligenti e gateway IoT: toni di stato per l'accoppiamento Wi‑Fi, inserimento di sicurezza e riconoscimento dell'assistente vocale, gestiti direttamente da un GPIO da 3,3 V.
Apparecchiature di refrigerazione commerciale e HVAC: allarmi di porta socchiusa e di soglia di temperatura in vetrine e cabine frigorifere, che beneficiano dell'esteso intervallo di temperature di funzionamento.
Strumenti portatili alimentati a batteria: misuratori portatili e monitor ambientali in cui l'assorbimento di corrente inferiore a 5 mA prolunga il tempo di funzionamento.
Accessori aftermarket automobilistici: azionamento diretto da 12 V per promemoria delle cinture di sicurezza, feedback dei sensori di parcheggio e indicatori di carica.
| Requisito di progettazione | Attributo MLT‑1230 |
| Un cicalino per più tensioni di prodotto | La gamma da 1 a 25 V copre i binari da 3,3 V, 5 V, 12 V e 24 V, consolidando l'inventario e semplificando la gestione della distinta base. |
| Basso consumo energetico | ≤5 mA a 3 V è adatto per batterie e sistemi di raccolta di energia; il consumo effettivo dipende dalla tensione di azionamento e dal ciclo di lavoro. |
| Avviso chiaro per tutte le fasce d'età | La risonanza a 4kHz è costantemente percepibile in tutti i dati demografici e il tono si trasmette bene attraverso i tipici involucri di plastica. |
| Posizionamento compatibile con la compatibilità elettromagnetica | Nessun campo magnetico o rumore di commutazione induttivo, quindi il cicalino può essere posizionato vicino ad antenne, sensori o circuiti analogici di precisione. |
| Integrazione del contenitore sottile | L'altezza di 3 mm è adatta per display, pacchi batteria e contenitori di schermatura in prodotti portatili e montati su pannello. |

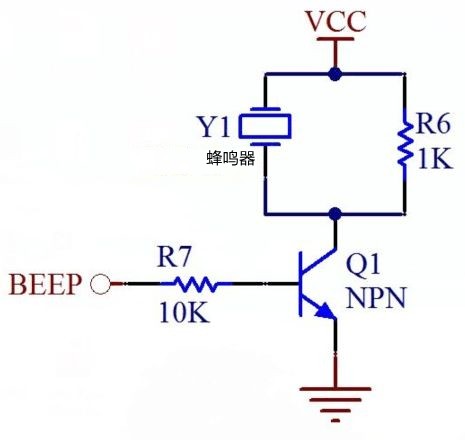

La capacità di 14000pF rappresenta un carico reattivo di circa 2,8kΩ a 4000Hz. La maggior parte delle uscite MCU da 3,3 V possono pilotarlo direttamente, ma per il funzionamento a 12 V o 24 V si consiglia un semplice buffer a transistor o un driver piezoelettrico dedicato per gestire l'oscillazione di tensione più elevata. Gli schemi di riferimento sono disponibili presso il team applicativo di MEIDI.
MEIDI Intelligent Technology progetta e produce componenti acustici dal 2011. Lo stabilimento verticalmente integrato dell'azienda a Jiangsu, in Cina, copre lo stampaggio LCP, l'assemblaggio SMD automatizzato, la lavorazione piezoelettrica della ceramica e i test acustici di fine linea al 100%. La certificazione ISO 9001 e un laboratorio di affidabilità dedicato forniscono il quadro per una qualità costante su volumi elevati.
Il cicalino passivo piezoelettrico SMD da 12*12*3 mm è prodotto sulle stesse linee automatizzate che riforniscono i clienti automobilistici e industriali di MEIDI. Ogni lotto di produzione è sottoposto a una serie completa di test. La frequenza di risonanza è verificata sul 100% delle unità per garantire il rispetto della finestra 4000±300Hz; i campioni di produzione mostrano costantemente una distribuzione stretta di 4000 Hz. La capacità viene schermata a 14.000 pF ±30% e il livello di pressione sonora viene confermato tramite campionamento statistico, con valori tipici che vanno da 83,8 dB a 86,7 dB. Lo screening dello stress ambientale comprende 48 ore a +80°C, 48 ore a -30°C e cinque cicli di shock termico. La robustezza meccanica è convalidata da test di vibrazione e test di caduta da 75 cm, mentre l'integrità della saldatura è verificata dalla resistenza al calore della saldatura e dalla profilazione a rifusione completa. Tutte le registrazioni dei test sono collegate ad un codice lotto riportato sull'alloggiamento e vengono conservate per dieci anni.
1. In che modo l'ampio intervallo di tensione influisce sul circuito di comando?
A 3 V molti microcontrollori possono pilotare direttamente il cicalino perché l'assorbimento di corrente è inferiore a 5 mA. All’aumentare della tensione di alimentazione aumenta anche la corrente di picco; a 12 V o 24 V è consigliabile un semplice buffer a transistor o MOSFET a livello logico. Il vantaggio importante è che è possibile utilizzare lo stesso cicalino per tutte queste tensioni, eliminando la necessità di codici diversi.
2. Perché la frequenza di risonanza è impostata su 4000Hz?
4000 Hz rientra nell'intervallo 2–5 kHz dove l'udito umano è più sensibile, quindi il tono viene facilmente rilevato anche a basso volume. Questa frequenza si propaga bene anche attraverso gli involucri di plastica ed è meno direzionale rispetto alle frequenze più alte, rendendolo un buon tono di avviso per uso generale.
3. L'MLT‑1230 può produrre voce o musica?
No. Il dispositivo è un trasduttore risonante a banda stretta ottimizzato per 4000 Hz. Sebbene sia possibile generare modelli semplici come segnali acustici e trilli variando il ciclo di lavoro PWM, non è possibile riprodurre il parlato o l'audio complesso. Per tali applicazioni si dovrebbe prendere in considerazione un altoparlante dinamico o un ecoscandaglio piezoelettrico a banda larga.
4. Cosa significa la capacità di 14000pF per il mio progetto?
La capacità definisce il carico reattivo visto dal conducente. A 4000Hz la reattanza è di circa 2,8kΩ. Questo valore deve essere utilizzato per calcolare la corrente di picco che il driver deve fornire. La tolleranza del ±30% dovrebbe essere presa in considerazione nei margini di progettazione del caso peggiore.
5. È disponibile la personalizzazione?

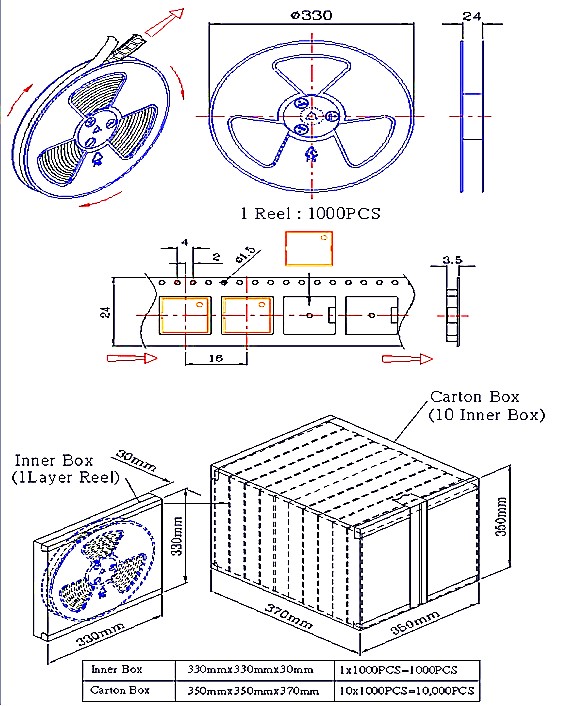

SÌ. MEIDI offre una sintonizzazione personalizzata della frequenza in un intervallo compreso tra 2 e 5 kHz, valori di capacità alternativi e diverse configurazioni su nastro e bobina per progetti OEM ad alto volume. Contatta il team delle applicazioni con le tue esigenze per una valutazione di fattibilità e tempi di consegna.
Per schede tecniche, curve acustiche specifiche per tensione, progetti di riferimento del circuito di azionamento o personalizzazione OEM, invia le tue esigenze tramite il modulo di contatto. Gli ingegneri applicativi MEIDI rispondono normalmente entro un giorno lavorativo con documentazione tecnica e prezzi a volume.
