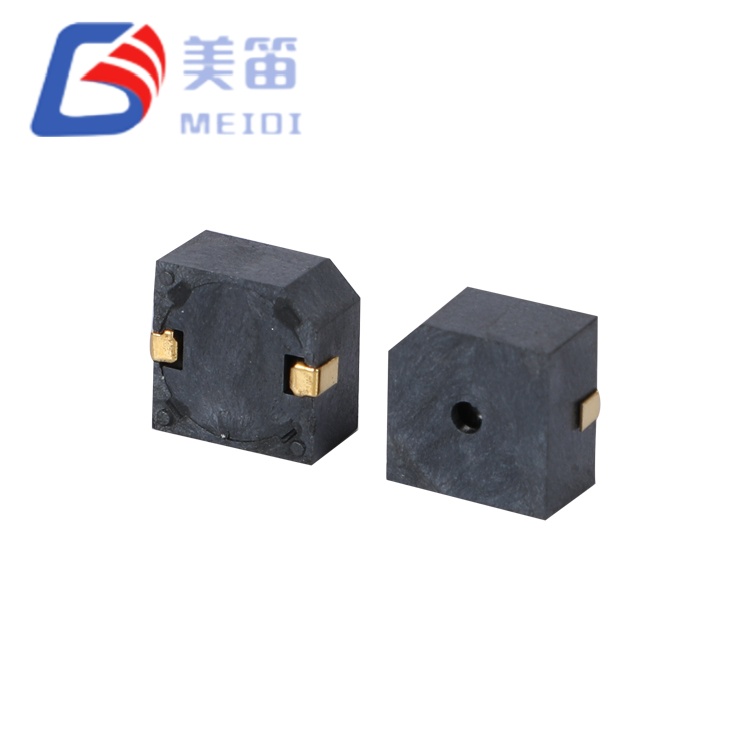

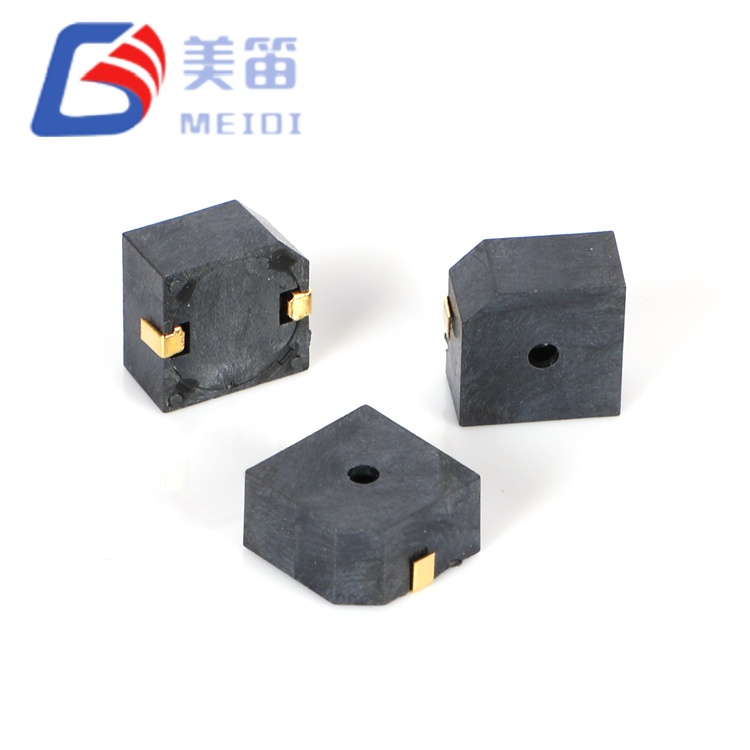

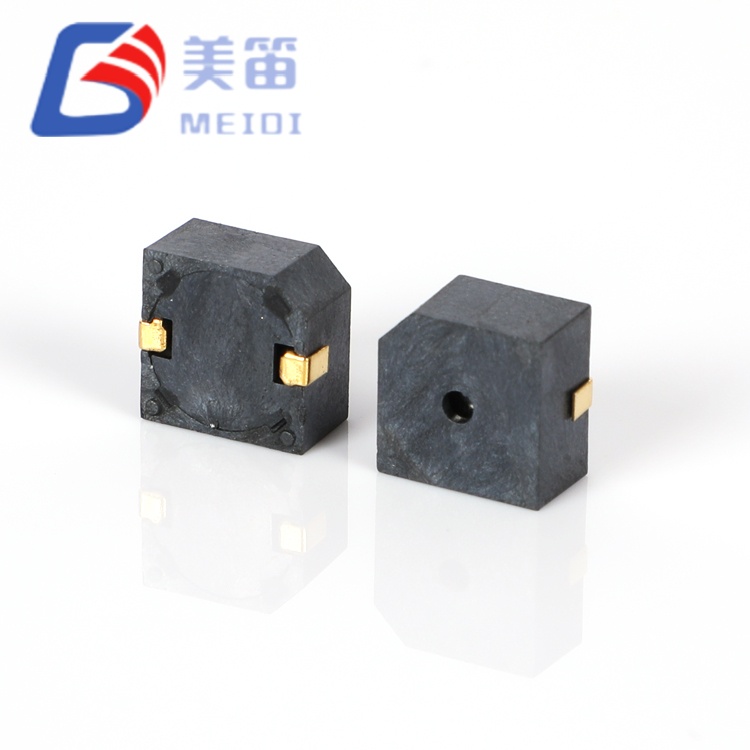

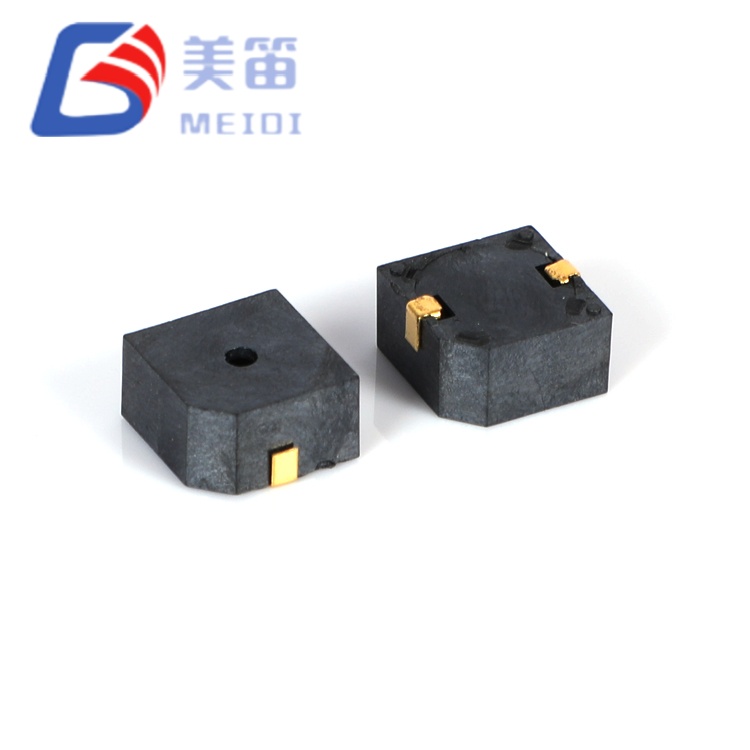

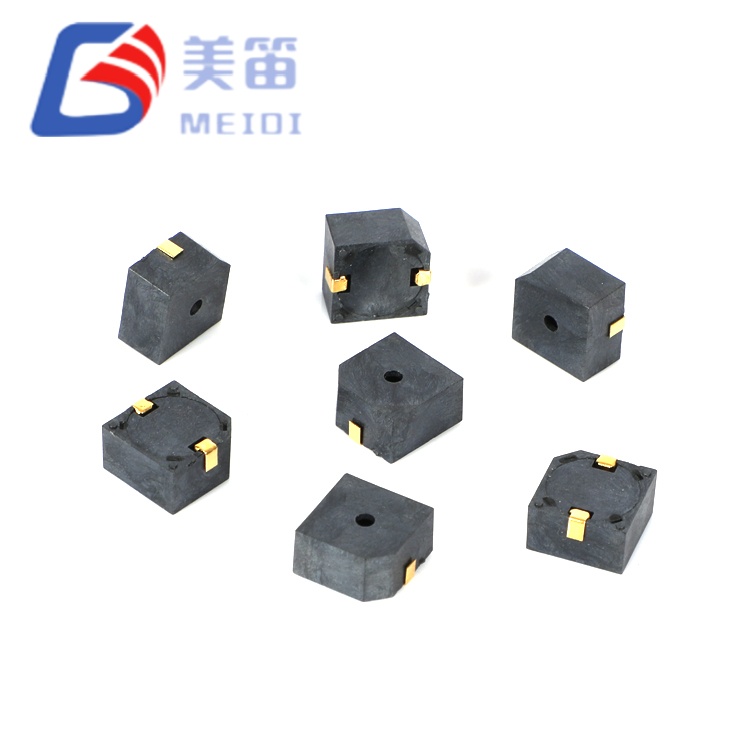

Il cicalino attivo magnetico SMD da 9,6*9,6*5 mm è un cicalino attivo elettromagnetico autoazionato progettato per applicazioni in cui è richiesto un feedback acustico immediato senza circuiti di oscillazione esterni. Con 9,6 × 9,6 × 5,0 mm, questo cicalino attivo elettromagnetico SMD da 5 V occupa un ingombro di medie dimensioni che bilancia l'uscita acustica con i vincoli di spazio sul PCB, rendendolo adatto per pannelli di controllo industriali, strumentazione medica e interfacce di apparecchi commerciali dove lo spazio su scheda è limitato ma l'integrità degli avvisi acustici non può essere compromessa.
A differenza dei cicalini passivi che richiedono la generazione del segnale PWM e componenti driver, MLT-9650Y-5V integra un circuito oscillatore sintonizzato in fabbrica che produce un tono stabile da 3000 Hz a ≥85 dB quando viene applicata una tensione CC compresa tra 4 V e 7 V. Questa architettura elimina la necessità di risorse timer del microcontroller, stadi di pilotaggio a transistor e componenti di filtraggio induttivo, riducendo sia la complessità della distinta base che i cicli di convalida del progetto. L'assorbimento di corrente ≤30 mA a 5 V è compatibile con uscite a livello logico standard e contatti relè, consentendo l'azionamento diretto da uscite digitali PLC, pin GPIO MCU con adeguata capacità di alimentazione di corrente o semplici circuiti di commutazione.
L'alloggiamento nero dell'LCP garantisce stabilità dimensionale attraverso profili di riflusso standard senza piombo con una temperatura di picco di 255 ± 5 °C, supportando linee di assemblaggio SMT automatizzate senza protocolli di gestione specializzati. Con un intervallo di temperatura operativa compreso tra -30 °C e +70 °C e una tolleranza di conservazione che si estende fino a -40 °C, MLT-9650Y-5V è adatto all'implementazione in ambienti non controllati, inclusi involucri per telecomunicazioni esterni, apparecchiature logistiche refrigerate e sottosistemi interni di automobili in cui le escursioni termiche superano i limiti di livello consumer.
| Parametro | Valore |
| Tensione nominale | 5 V (aperto) |
| Intervallo di tensione operativa | 4 – 7 V |
| Livello di pressione sonora | ≥ 85dB |
| Frequenza di risonanza | 3000±300 Hz |
| Corrente operativa | ≤ 30 mA |
| Temperatura operativa | -30 ℃ ~ +70 ℃ |
| Temperatura di conservazione | -40 ℃ ~ +85 ℃ |
| Dimensioni | 9,6 × 9,6 × 5,0 mm |
| Peso | 1,5 g |
| Tipo di montaggio | SMD (dispositivo a montaggio superficiale) |
Zero componenti dell'oscillatore esterno: applica direttamente la tensione CC; non sono necessari allocazione di timer PWM, buffer di transistor o diodo flyback, preservando le risorse del microcontrollore per la logica dell'applicazione primaria
Ampio margine di tensione: l'intervallo operativo di 4–7 V è compatibile con rail da 5 V nominali con tolleranza del regolatore di ±20%, curve di consumo della batteria e sistemi industriali a 24 V ridotti tramite semplici regolatori resistivi o di commutazione
Firma acustica coerente: l'oscillatore interno mantiene una frequenza centrale di 3.000 Hz con una tolleranza di ±10% sull'intero inviluppo di tensione e temperatura, eliminando la deriva di frequenza comune ai trasduttori passivi pilotati esternamente
Ingombro SMD di medie dimensioni --- Il contenitore quadrato da 9,6 mm fornisce un'adeguata area di escursione del diaframma per un'uscita affidabile ≥85 dB senza richiedere il montaggio a foro passante
Compatibile con saldatura a riflusso e a onda: alloggiamento LCP nero classificato per temperatura di riflusso di picco di 255 °C e saldatura manuale a 360 °C, che supporta ambienti di assemblaggio misti, dalla saldatura manuale di prototipi alle linee automatizzate ad alto volume

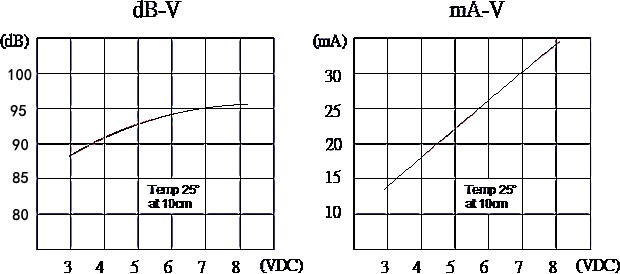

| Parametro | Valore | Condizioni di prova |
| Tensione nominale | 5 V (aperto) | A 25 ℃ |
| Tensione operativa | 4 – 7 V (apertura) | Funzionamento continuo |
| Uscita audio | ≥ 85dB | A 5 V, distanza 10 cm |
| Frequenza di risonanza | 3000±300 Hz | Alla tensione nominale |
| Corrente operativa | ≤ 30 mA | A 5 V |
| Temperatura operativa | -30 ℃ ~ +70 ℃ | Funzionale |
| Temperatura di conservazione | -40 ℃ ~ +85 ℃ | Non operativo |

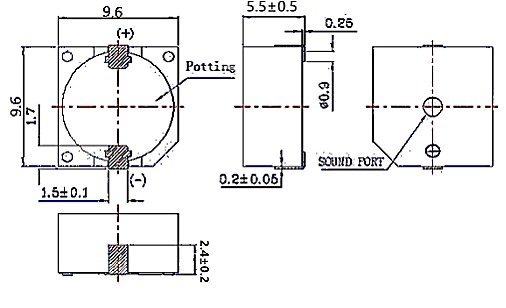

| Parametro | Valore |
| Dimensioni (L × P × A) | 9,6 × 9,6 × 5,0 mm |
| Peso | 1,5 g |
| Materiale dell'alloggiamento | LCP nero |
| Temperatura di saldatura (riflusso) | 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi |
| Temperatura di saldatura (onda) | 255 ± 15 °C, 4–6 s |
| Temperatura di saldatura (manuale) | 360 ± 10 °C, 2–5 s |
| Numero massimo di passaggi di riflusso | 3 |
| Temperatura operativa | -30 ℃ ~ +70 ℃ |
| Temperatura di conservazione | -40 ℃ ~ +85 ℃ |
Moduli di allarme PLC industriali: indicazione di guasto e avvisi di arresto di emergenza in controller logici programmabili e sistemi di azionamento di motori in cui le rotaie logiche da 5 V o 24 V sono standard ed è obbligatorio un feedback acustico immediato all'attivazione
Strumentazione diagnostica medica: segnali di completamento, avvisi di errore e segnali acustici di stato della calibrazione in analizzatori da banco, monitor paziente e apparecchiature per dialisi in cui la compatibilità elettromagnetica e l'output coerente sono requisiti regolamentati
Refrigerazione commerciale e logistica della catena del freddo: allarmi di porte aperte, notifiche di superamento della temperatura e avvisi di guasto del compressore in celle frigorifere, contenitori di trasporto e unità di stoccaggio farmaceutico che operano a temperature ambiente inferiori allo zero
Involucri esterni per telecomunicazioni: rilevamento di intrusioni in armadi, allarmi di interruzione di corrente e avvisi di escursione termica nei ripetitori delle stazioni base e nei nodi periferici della rete esposti a condizioni meteorologiche incontrollate
Sottosistemi interni automobilistici: promemoria delle cinture di sicurezza, segnali acustici di accensione e indicazione dello stato di carica nei quadri strumenti dei veicoli elettrici e nelle cabine dei veicoli commerciali dove prevalgono gli autobus accessori a 5 V
| Requisiti di ingegneria | Vantaggio MLT-9650Y-5V |
| Riduci al minimo la complessità della distinta base | L'oscillatore integrato elimina il driver IC esterno, il resistore di base, il diodo flyback e lo sviluppo del firmware PWM |
| Garantire la robustezza della tensione | L'intervallo da 4 a 7 V supporta 5 V nominali con margine per l'abbassamento della batteria, tolleranza del regolatore e soppressione dei transitori |
| Garantire la coerenza acustica | Risonanza a 3000 Hz sintonizzata in fabbrica con tolleranza batch di ±10%; non è richiesta alcuna messa a punto del circuito driver o calibrazione per unità |

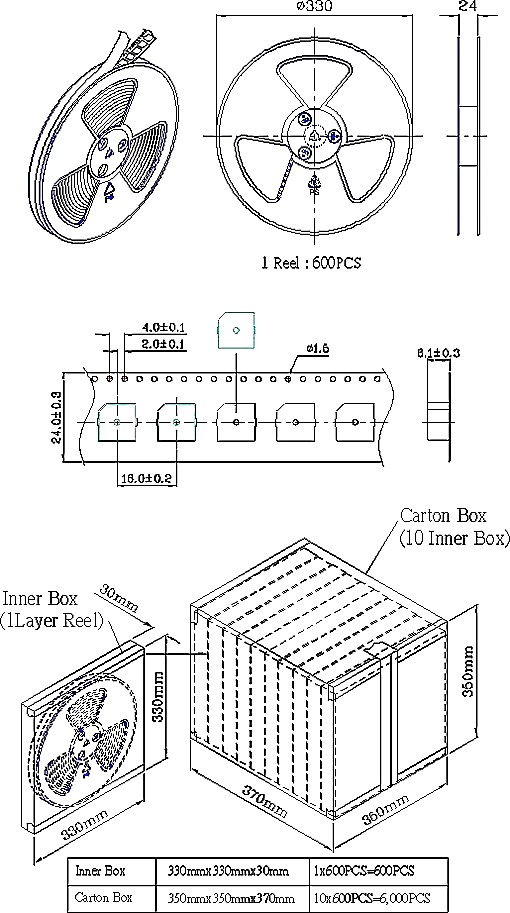

| Supporta l'assemblaggio SMT automatizzato | Imballaggio standard in bobina con compatibilità con ugello a vuoto; picco di riflusso 255 °C |
| Operare in ambienti termicamente difficili | L'intervallo operativo da -30 °C a +70 °C supera i limiti standard di livello consumer; Lo stoccaggio a -40°C supporta la logistica della catena del freddo |
La massa di 1,5 g contribuisce alla stabilità meccanica in condizioni di vibrazione comuni nei macchinari industriali e nelle applicazioni veicolari. Il gruppo diaframma mantiene un'emissione acustica costante anche sotto shock meccanico, mentre l'altezza di 5,0 mm fornisce un volume adeguato della cavità interna per un'efficiente generazione di risonanza a 3 kHz.
MEIDI produce il cicalino attivo magnetico SMD da 9,6*9,6*5 mm su linee di assemblaggio automatizzate con test funzionali elettrici e acustici al 100%. Ogni lotto di produzione è sottoposto ad una verifica approfondita delle sollecitazioni ambientali e meccaniche:
•Conservazione ad alta temperatura: 48 ore a +80 ± 2 °C, seguite da 2 ore di recupero ambientale e verifica parametrica completa
•Conservazione a bassa temperatura: 48 ore a -30 ± 2 °C, seguite da 2 ore di recupero in ambiente ambiente
•Cicli di shock termico: 5 cicli tra -30 °C e +80 °C con permanenza di 30 minuti per estremo
•Resistenza alle vibrazioni: scansione sinusoidale 10–55 Hz, ampiezza 1,0 mm, assi XYZ, 0,5 ore cumulative
•Shock meccanico: caduta libera da 75 cm su legno duro da 10 mm, 3 impatti
•Resistenza all'umidità: 48 ore a 50 ± 5 °C/90–95% di umidità relativa, seguite da 2 ore di recupero ambientale
•Resistenza al calore della saldatura: 250 ± 5 °C per 10 ± 0,5 secondi con spazio tra corpo e saldatura di 2,0 mm
I dati dei test campione sui lotti confermano prestazioni costanti entro le specifiche: pressione sonora 94,1-96,1 dB, corrente 24,4-26,4 mA, frequenza 2987-3011 Hz (tutti entro le specifiche 3000 ± 300 Hz), con zero difetti dimensionali o di polarità.
D1: È possibile pilotare MLT-9650Y-5V direttamente da un GPIO con microcontroller da 3,3 V?
No. La tensione operativa minima è 4 V e 3,3 V sono al di sotto della soglia funzionale garantita. Sebbene il cicalino possa produrre un'uscita ridotta o non oscillare completamente a 3,3 V, un funzionamento affidabile richiede un'alimentazione minima di 4 V. Per i sistemi da 3,3 V, prendi in considerazione un convertitore boost da 5 V o seleziona un cicalino attivo da 3 V dal portafoglio MEIDI.
Q2: Qual è la durata acustica in funzionamento continuo alla massima tensione nominale?
L'oscillatore integrato e il trasduttore elettromagnetico sono idonei per il funzionamento continuo a 5 V e 25 °C ambiente. La durata si estende con cicli di lavoro intermittenti tipici delle applicazioni di allarme. Contattare la fabbrica per dati specifici sulla durata. Per le applicazioni a tono continuo come i segnali di evacuazione di emergenza, è necessario prendere in considerazione la gestione termica della custodia per prevenire l'accumulo di calore.
D3: In che modo l'oscillatore integrato influisce sulla compatibilità elettromagnetica rispetto ai cicalini passivi azionati esternamente?
L'oscillatore interno funziona a 3.000 Hz fissi con tempi di salita e discesa controllati, producendo un contenuto armonico prevedibile limitato principalmente alle armoniche dispari (9 kHz, 15 kHz, ecc.) che non rientrano nelle tipiche bande di test delle emissioni condotte e irradiate. A differenza dei cicalini passivi gestiti da PWM, in cui il rumore di commutazione dipende dal layout del circuito del driver, dall'impedenza del gate e dal percorso del PCB, MLT-9650Y-5V presenta un carico elettrico coerente con un contenuto minimo ad alta frequenza, con conseguente riduzione delle emissioni EMC e test di conformità semplificati.
D4: Quali considerazioni sulla progettazione dell'armadio si applicano al profilo di altezza 5,0 mm?
L'altezza del corpo di 5,0 mm richiede un'adeguata distanza libera sopra la superficie del PCB per evitare ostruzioni acustiche. Si consiglia uno spazio aggiuntivo sopra l'apertura del suono per evitare la degradazione della pressione sonora dovuta a superfici o componenti vicini. Per gli involucri con griglie o membrane è opportuno valutare l'adattamento dell'impedenza acustica; le maglie fitte possono attenuare l'uscita. L'ingombro quadrato di 9,6 mm garantisce un montaggio meccanico stabile su substrati FR4 standard da 1,6 mm.
D5: Sono supportate le modifiche OEM, come l'imballaggio personalizzato con nastro e bobina o configurazioni di pin alternative?
SÌ. MEIDI supporta la personalizzazione OEM, comprese le specifiche modificate su nastro e bobina, quantità di imballaggi alternativi ed etichettatura personalizzata per ordini di volumi elevati. Le modifiche alla forma del conduttore per la conversione a foro passante non sono applicabili a SMD MLT-9650Y-5V, ma i consigli personalizzati sugli stampini per la pasta saldante e le indicazioni sul profilo di rifusione sono disponibili tramite l'ingegneria delle applicazioni. Le quantità minime dell'ordine e i tempi di consegna variano in base all'ambito della modifica.
Per schede tecniche, impronte CAD, richieste di campioni o indicazioni sull'integrazione OEM per MLT-9650Y-5V, contattare il supporto tecnico MEIDI.
L'ingegneria delle applicazioni MEIDI generalmente risponde alle richieste tecniche entro un giorno lavorativo
