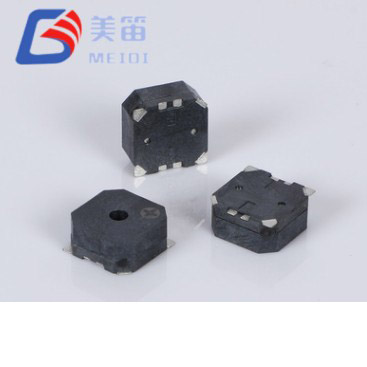

Il cicalino attivo magnetico SMD da 5 V 2700 Hz è un cicalino elettromagnetico attivo confezionato per il montaggio in superficie, progettato per produrre un tono chiaro a 2700 Hz nel momento in cui viene applicata una tensione CC. Poiché l'oscillatore e lo stadio driver sono integrati nel componente, non sono necessari segnali PWM esterni, timer del microcontrollore o buffer a transistor. Questa architettura autonoma riduce sia il numero dei componenti che il sovraccarico del firmware, rendendo il cicalino particolarmente utile nei sistemi embedded in cui i pin I/O e i cicli di elaborazione sono già impegnati ad altre attività.
Un'alimentazione nominale di 5 V è adatta alla logica standard e ai binari industriali, mentre la finestra operativa da 4 V a 7 V si adatta alla tolleranza del regolatore e alle curve di scarica della batteria senza deriva delle prestazioni. Alla tensione nominale il livello di pressione sonora raggiunge un minimo di 85 dB a 10 cm, un livello che mantiene l'udibilità in un'ampia gamma di condizioni di rumore ambientale. Con un intervallo di temperatura di funzionamento continuo compreso tra −40°C e +105°C, il cicalino è adatto a involucri soggetti a avviamenti a freddo estremi o esposizione prolungata a temperature elevate.
L'ingombro quadrato di 12,8 mm e l'altezza di 6,5 mm collocano questo componente tra i cicalini SMD ultracompatti e i dispositivi di allarme a foro passante più grandi. Il suo alloggiamento LCP nero è compatibile con i processi di saldatura a riflusso, a onda e manuale, supportando un efficiente assemblaggio automatizzato. Le sezioni seguenti descrivono in dettaglio le caratteristiche elettriche e meccaniche, i test di affidabilità e gli scenari tipici di integrazione.
Cicalino elettromagnetico autonomo con oscillatore integrato: applica CC, riceve un tono immediato da 2700±300 Hz.
•Il design attivo elimina la necessità di una sorgente PWM esterna, driver IC o componenti di temporizzazione; è richiesta solo una tensione CC compresa nell'intervallo specificato
•Intervallo operativo da 4 a 7 V centrato a 5 V, che copre i binari regolati da 5 V e i tipici profili di scarica della batteria
•pressione sonora ≥85 dB a 10 cm, l'uscita minima garantita per applicazioni industriali e di allarme di sicurezza
•Consumo di corrente ≤50 mA alla tensione nominale, una cifra prevedibile per la pianificazione del budget energetico nei sistemi integrati
•Ingombro SMD 12,8×12,8×6,5 mm, adatto per design pick-and-place automatizzati e con montaggio a pannello
•Intervallo operativo esteso da −40°C a +105°C, supportando l'implementazione in ambienti termicamente esigenti
•Custodia nera dell'LCP, compatibile con il riflusso fino a un picco di 255±5°C
Il circuito oscillatore integrato elimina la necessità di generare forme d'onda esterne. Per avviare il tono è sufficiente un'alimentazione CC collegata direttamente ai terminali o un'uscita GPIO ad alto livello logico. Questa topologia attiva contrasta con i cicalini magnetici passivi, che richiedono un segnale di comando CA continuo e solitamente un transistor driver dedicato. Mantenendo l'elettronica di eccitazione all'interno del componente, MLT‑1365Y‑5V riduce il numero delle distinte base e semplifica il layout del PCB.

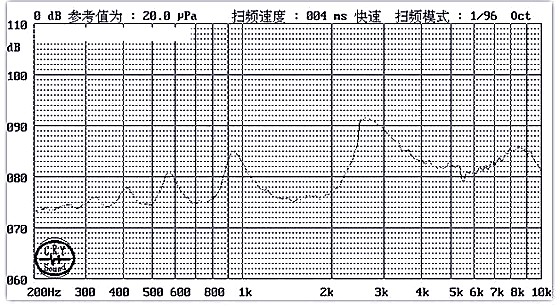

L'intervallo della tensione operativa da 4 V a 7 V è volutamente più ampio di un singolo valore nominale. Tiene conto della tolleranza di uscita dei regolatori da 5 V e della caduta di tensione delle batterie in fase di scarica, quindi l'uscita acustica rimane coerente nonostante le variazioni di alimentazione nel mondo reale. La frequenza di risonanza è specificata come 2700±300 Hz, una banda che si trova al di sotto dei 4kHz comuni nei cicalini SMD miniaturizzati. Questa frequenza centrale più bassa può offrire un carattere tonale diverso e può propagarsi in modo diverso all'interno di un cabinet, un fattore che vale la pena valutare durante il test del prototipo.

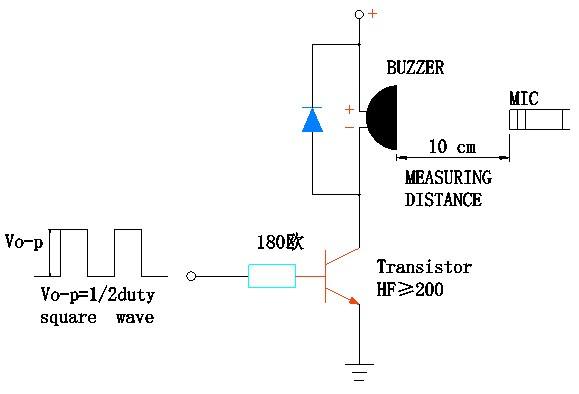

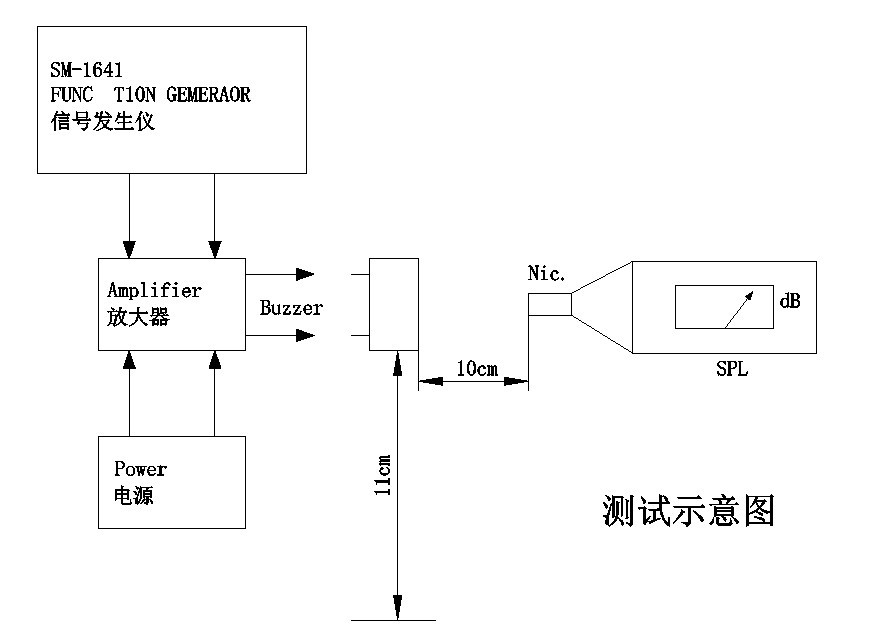

La pressione sonora è garantita ad un minimo di 85 dB a 10 cm con funzionamento a 5 V e l'assorbimento di corrente tipico rimane pari o inferiore a 50 mA. Queste cifre consentono ai progettisti di dimensionare accuratamente l'alimentatore e il margine termico. Il peso di 2,5 g e l'alloggiamento LCP sono progettati per i processi SMT standard: riflusso con un picco di 255±5°C, saldatura ad onda e manuale sono tutti supportati in base alle specifiche del prodotto.
L'oscillatore integrato accetta la corrente continua e produce immediatamente un tono; non è necessario alcun timer del microcontrollore, risorsa PWM o transistor esterno.
Una finestra di alimentazione da 4–7 V con un centro da 5 V copre i binari regolati e le curve di scarica della batteria senza la necessità di condizionamento della tensione.
La frequenza di risonanza è fissata a 2700 Hz entro una tolleranza di produzione di ± 300 Hz, fornendo una firma acustica prevedibile.
L'emissione sonora è garantita a ≥ 85 dB a 10 cm in condizioni nominali, soddisfacendo le esigenze di udibilità degli avvisi industriali e di sicurezza.
Il consumo di corrente di ≤50 mA consente un semplice budget energetico nei progetti integrati.
L'intervallo di temperatura operativa da −40°C a +105°C si estende ben oltre i limiti tipici di livello consumer, aprendo l'impiego in ambienti esterni, automobilistici e industriali pesanti.
L'ingombro SMD quadrato da 12,8 mm con altezza 6,5 mm e alloggiamento LCP nero è compatibile con la saldatura multiprocesso, compresi fino a tre passaggi di rifusione.
| Parametro | Valore | Condizioni di prova |
| Tipo di prodotto | Cicalino attivo elettromagnetico SMD | — |
| Tensione nominale | 5 V (Vo-p) | Nominale |
| Tensione operativa | 4 – 7 V (Vo-p) | Continuo |
| Uscita audio a 10 cm | ≥ 85dB | A 5V, 10 cm |
| Corrente operativa | ≤ 50 mA | A 5V |
| Frequenza di risonanza | 2700±300 Hz | Alla tensione nominale |
| Temperatura operativa | -40°C ~ +105°C | Continuo |
| Temperatura di conservazione | -40°C~+120°C | Non operativo |
| Dimensioni (L × P × A) | 12,8×12,8×6,5 millimetri | Solo corpo |
| Peso | 2,5 g | Tipico |
| Materiale dell'alloggiamento | LCP nero | Compatibile con il riflusso |
| Saldatura (consigliata) | Riflusso: 255 ± 5 °C, 3 s; Preriscaldare 180 °C, 40–70 secondi | Secondo specifica, fino a 3 passaggi |
| Saldatura (onda) | 255 ± 15 °C, 4–6 s | 2-3 passaggi |
| Saldatura (manuale) | 360 ± 10 °C, 2–5 s | 2-3 passaggi |
MEIDI Intelligent Technology progetta e produce componenti acustici dal 2011. La struttura integrata verticalmente dell'azienda a Jiangsu, in Cina, copre lo stampaggio LCP, l'assemblaggio SMD automatizzato, l'avvolgimento di bobine elettromagnetiche e test acustici in linea completi. Operando in base a un sistema di qualità certificato ISO 9001, lo stabilimento supporta la produzione in grandi volumi con tracciabilità a livello di lotto, consentendo una consegna coerente ai clienti del settore automobilistico, industriale, della sicurezza e dell'elettronica di consumo in tutto il mondo.
MLT‑1365Y‑5V è prodotto secondo la stessa disciplina di produzione. Ogni lotto è sottoposto alla seguente verifica di affidabilità, come specificato nella documentazione del prodotto. Lo screening dello stress ambientale comprende uno stoccaggio ad alta temperatura di 48 ore a +80±2°C, un'immersione a bassa temperatura di 48 ore a -30±2°C e cinque cicli di shock termico tra questi estremi con una sosta di 30 minuti per fase. La robustezza meccanica è convalidata da test di vibrazione da 10 Hz a 55 Hz con un'ampiezza di 1,0 mm su tutti e tre gli assi, seguiti da tre cadute libere da 75 cm su una superficie di legno duro da 10 mm.
La resistenza all'umidità è confermata da un'esposizione di 48 ore a 50±5°C con un'umidità relativa del 90–95%, con un recupero ambientale di 2 ore prima della caratterizzazione. L'integrità della saldatura viene verificata mediante un test di resistenza al calore di saldatura a 250±5°C per 10 secondi, con il corpo del componente posizionato a 2,0 mm dal punto di saldatura, oltre al test completo del profilo di rifusione. Tutti i criteri di test sono documentati nelle specifiche del prodotto e i rapporti sui test sui lotti sono disponibili su richiesta. Per i clienti che richiedono una qualificazione estesa oltre questi protocolli standard, il team di ingegneri della qualità di MEIDI può discutere ulteriori screening.
Gli scenari elencati di seguito derivano dai valori nominali elettrici, acustici e ambientali di MLT‑1365Y‑5V. Sono intesi come guida all'integrazione e non implicano alcuna certificazione di sicurezza o normativa preesistente; contatta MEIDI per la conferma della conformità nel tuo mercato di riferimento.
•Pannelli di controllo industriali: il design attivo si collega direttamente alle uscite PLC o ai binari logici a 5 V, eliminando la necessità di generazione PWM e risparmiando risorse del processore per le attività di controllo principali.
•Sicurezza e controllo degli accessi: pannelli antintrusione, tastiere e lettori di schede beneficiano del semplice comando CC a due fili e dell'uscita da 85 dB che elimina il rumore ambientale moderato.
•Gateway di automazione degli edifici: gli avvisi di modifica dello stato e gli avvisi di guasto possono essere implementati con un singolo pin GPIO, semplificando l'architettura del firmware nei sistemi HVAC e di gestione dell'energia.
•Apparecchi commerciali: timer, indicatori di completamento del ciclo e allarmi di porta aperta sulle schede di controllo a 5 V ottengono una sorgente audio affidabile senza componenti di azionamento aggiuntivi.
•Infrastruttura di telecomunicazioni: gli armadi esterni e le apparecchiature di rete esposti ad ampi sbalzi di temperatura sono supportati dalla capacità di avvio a freddo di -40°C e dal limite operativo superiore di +105°C.
•Apparecchiature esterne e termicamente variabili: gli involucri in applicazioni ad energia solare, in climi freddi o nel vano motore possono fare affidamento sulla classificazione della temperatura estesa per prestazioni di allarme costanti.

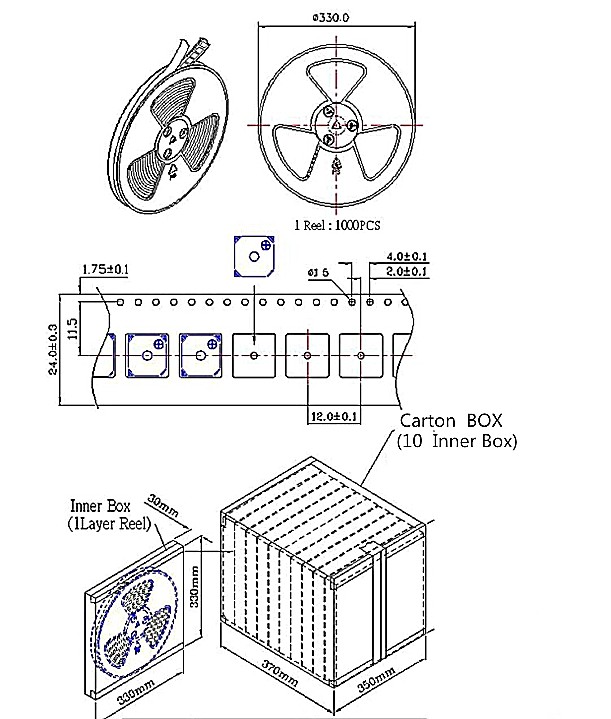

| Considerazione sulla progettazione | Specifiche MLT‑1365Y‑5V |
| Eliminare i circuiti dell'oscillatore esterno | Circuito di azionamento integrato; l'applicazione della tensione CC produce il tono senza alcun PWM, timer MCU o driver a transistor |
| Compatibilità del sistema 5V | Intervallo 4–7 V centrato su 5 V nominali; funziona direttamente da binari 5V regolati standard |
| Ambienti termicamente difficili | Intervallo operativo da -40 °C a +105 °C in base alle specifiche |
| Requisito di emissione acustica moderata | ≥85 dB a 10 cm specificati per l'udibilità dell'allarme |
| Efficienza produttiva SMT | Ingombro SMD compatibile con alimentazione nastro e bobina e profili di rifusione standard |
| Pianificazione del budget attuale | ≤50 mA specificato per l'alimentazione e i calcoli di progettazione termica |
Il cicalino magnetico attivo SMD da 5 V 2700 Hz riempie uno spazio tra i cicalini SMD molto compatti e le unità di allarme a foro passante più grandi. Il suo ingombro quadrato di 12,8 mm è più ampio rispetto alle alternative SMD più piccole, ma il design attivo elimina la complessità del circuito di pilotaggio tipicamente richiesta dai trasduttori passivi. L'altezza di 6,5 mm scambia lo spazio verticale con l'elettronica integrata e una robusta uscita acustica. A 2700 Hz, la frequenza di risonanza è intenzionalmente impostata al di sotto del centro di 4 kHz comune nei dispositivi miniaturizzati; ciò può influenzare il carattere tonale e fornire prestazioni migliori in determinate acustiche di contenitori. Gli ingegneri sono incoraggiati a confrontare il tono a 2,7 kHz con le alternative a frequenza più alta durante la prototipazione.
Sono disponibili campioni per la valutazione al banco in modo da poter misurare l'emissione acustica, il consumo di corrente e il comportamento termico in condizioni ambientali e di guida specifiche.
1. MLT‑1365Y‑5V richiede un oscillatore esterno o un circuito driver?
No. Il cicalino è attivo, con oscillatore e driver integrati nel componente. Una tensione CC applicata nell'intervallo 4–7 V produce direttamente un tono di 2700±300 Hz. Non è necessario alcun segnale PWM esterno, timer del microcontrollore o transistor. Per attivare il suono è sufficiente una semplice uscita GPIO ad alto livello logico, la chiusura di un contatto relè o una connessione diretta a una guida CC.
2. Qual è la differenza tra questo cicalino attivo e un cicalino elettromagnetico passivo?
Un cicalino elettromagnetico passivo contiene una bobina e un diaframma ma è privo di elettronica di azionamento; deve essere alimentato un segnale AC alla frequenza di risonanza, tipicamente da un'uscita PWM e da un buffer a transistor. MLT‑1365Y‑5V incorpora tutti i circuiti di azionamento necessari, quindi funziona con una tensione CC costante. Questo approccio consente di risparmiare pin I/O, sovraccarico del firmware e spazio sul PCB, al costo di un package leggermente più grande e di una frequenza fissa.
3. Come si confronta la frequenza di 2700 Hz con i cicalini di 4000 Hz?
La frequenza centrale di 2700±300 Hz è inferiore allo standard di 4 kHz presente in molti cicalini SMD miniaturizzati. Entrambe le frequenze rientrano nell'intervallo di buona sensibilità dell'udito umano. Il tono più basso può offrire un carattere tonale diverso e potrebbe propagarsi in modo diverso attraverso i materiali della custodia e gli spettri del rumore di fondo. La scelta migliore dipende dall'ambiente acustico, dalle esigenze di discriminazione degli avvisi e dalle preferenze dell'utente; si consiglia di testare il prototipo.
4. Il segnalatore acustico può funzionare ininterrottamente a +105°C?
La cifra di +105°C rappresenta il limite superiore dell'intervallo operativo specificato. Il funzionamento continuo a questa temperatura rientra nelle specifiche ma, come tutti i componenti elettronici, l'esposizione prolungata alle alte temperature accelera l'invecchiamento. Per le applicazioni che richiedono un funzionamento prolungato vicino al limite, contattare MEIDI per consigli sul declassamento e dati sulla durata prevista nel proprio profilo termico.
5. Quale circuito di pilotaggio è consigliato per l'integrazione del microcontrollore?
MLT‑1365Y‑5V necessita solo di una sorgente di tensione CC nell'intervallo 4–7 V. Se un GPIO del microcontrollore da 5 V può generare ≤ 50 mA, il cicalino può essere collegato direttamente. Quando la capacità di corrente GPIO è inferiore, la soluzione tipica è un MOSFET a canale N a livello logico o un transistor NPN utilizzato come interruttore low-side. Il cicalino contiene componenti elettronici di azionamento interni, pertanto non è necessaria alcuna resistenza di limitazione della corrente in serie sulla linea di alimentazione. Assicurarsi che la tensione di alimentazione non superi mai i 7 V per proteggere il circuito dell'oscillatore interno.
Per schede tecniche, caratterizzazione acustica specifica della tensione, dati di declassamento termico, note applicative del circuito di azionamento o discussioni sulla personalizzazione OEM, invia le tue esigenze tramite il modulo di contatto. L'ingegneria delle applicazioni MEIDI risponde generalmente entro un giorno lavorativo con documentazione e prezzi a volume.
MEIDI Intelligent Technology fornisce componenti acustici piezoelettrici ed elettromagnetici dal 2011. L'attività produttiva dell'azienda a Jiangsu integra stampaggio LCP, avvolgimento automatico della bobina, assemblaggio SMD e test acustici in linea al 100%. Processi ISO 9001 e un laboratorio di affidabilità dedicato supportano le garanzie di prestazione pubblicate per ciascun prodotto. I clienti nei mercati automobilistico, industriale, della sicurezza e di consumo si affidano a MEIDI per una qualità costante e un supporto tecnico reattivo.
