Per i progetti in cui lo spazio sulla scheda è limitato ma è comunque necessario un chiaro avviso acustico, il cicalino passivo piezoelettrico da 14*4 mm fornisce un cicalino passivo da 4000 Hz in un foro passante Φ13,8×4,0 mm pacchetto. Due opzioni SPL condividono lo stesso ingombro: la variante standard emette ≥70 dB mentre si assorbe ≤5mA, e l'HNR‑1404 PA7.5 aumenta il livello sonoro a ≥80dB a ≤10mA. Entrambi i modelli accettano un segnale di comando CA da 1–30 Vp‑p, offrendo al progettista il massimo controllo della frequenza e del volume tramite la forma d'onda esterna. L'alloggiamento in PBT nero e peso inferiore a 1 grammo sono adatti per strumenti portatili, sensori compatti e strumenti critici per lo spazio indicatori industriali dove è già presente un microcontrollore o un oscillatore dedicato disponibile per generare il tono.
Due valori SPL da un unico ingombro: ≥70 dB (standard) o ≥80 dB (PA7.5)
Design passivo: richiede onda quadra esterna o PWM a 4000 Hz
5 Vp‑p, intervallo operativo 1–30 Vp‑p
Foro passante in PBT nero Φ13,8×4,0 mm, 0,6 g (standard)/0,67 g (PA7.5)
| Parametro | HNR‑1404 / HNR‑1404L | HNR‑1404 PA7.5 | Condizioni di prova/Note |
| Tipo di prodotto | Cicalino passivo piezoelettrico | Cicalino passivo piezoelettrico | — |
| Tensione nominale | 5 Vp‑p | 5 Vp‑p | Da picco a picco |
| Tensione operativa | 1–30 Vp-p | 1–30 Vp-p | Gamma del segnale di comando |
| Frequenza di risonanza | 4000 Hz | 4000 Hz | Alla tensione nominale |
| Uscita audio a 10 cm | ≥70dB | ≥80dB | Onda quadra da 4000 Hz, 5 Vp‑p |
| Consumo corrente | ≤5mA | ≤10mA | Onda quadra da 4000 Hz, 5 Vp‑p |
| Temperatura operativa | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Continuo |
| Temperatura di conservazione | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Non operativo |

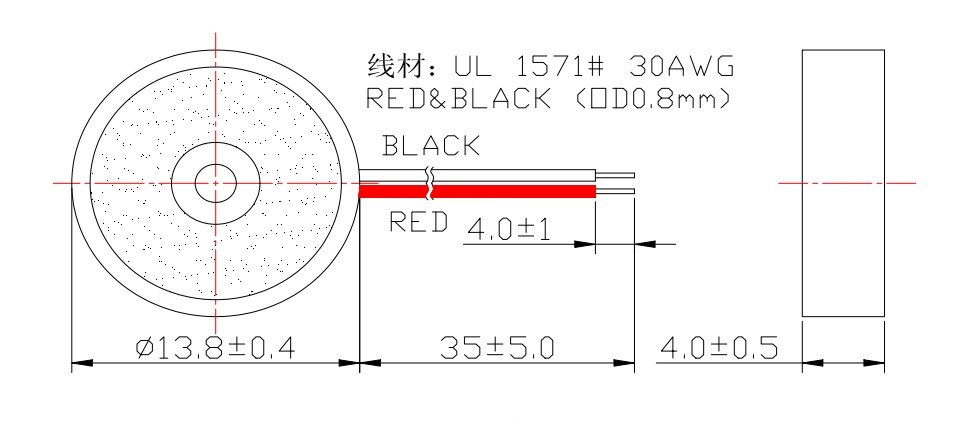

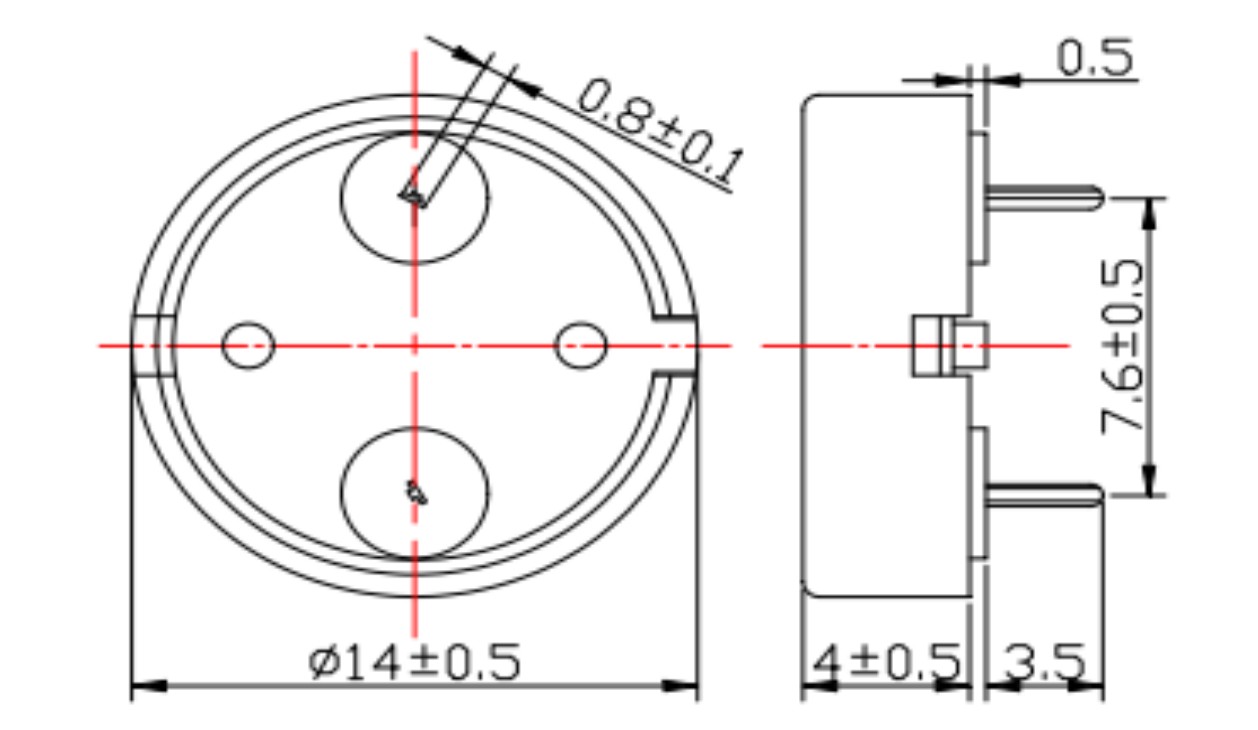

| Dimensioni (diametro × altezza) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Solo corpo |
| Peso | 0,6 ± 0,1 g | 0,67 ± 0,1 g | Tipico |
| Materiale dell'alloggiamento | PBT nero | PBT nero | — |
| Capacità | 12±40% nF | 12±40% nF | Solo riferimento; non per campione |
| Tipo di montaggio | Foro passante | Foro passante | Si consiglia la saldatura manuale |
La distinzione principale tra i due modelli risiede nella pressione sonora e nell'intervallo di temperatura. Lo standard HNR‑1404/L è progettato per indicatori a bassa corrente (≤5 mA, ≥70 dB) e funziona fino a +60℃. L'HNR‑1404 PA7.5 scambia una corrente più elevata (≤10 mA) per a Aumento di 10 dB dell'uscita e temperatura operativa estesa a +70 ℃, rendendolo più adatto per ambienti in cui l'udibilità o il margine termico sono una priorità. Entrambi condividono la stessa frequenza di risonanza, piedinatura e dimensioni dell'alloggiamento, quindi la scelta non influisce sul layout del PCB.
Essendo sirene passive, queste avvisatrici necessitano di una forma d'onda CA esterna. Un GPIO del microcontrollore la generazione di un'onda quadra da 4000 Hz con ciclo di lavoro del 50% è la configurazione tipica. Il carico capacitivo (≈12nF) attira picchi di corrente su ciascun bordo; un piccolo resistore in serie (100–220 Ω) può limitare la corrente di picco senza una notevole perdita di SPL. L'ingresso 1–30 Vp‑p La gamma consente la connessione diretta alla logica da 3,3 V o 5 V, sebbene lo sia un buffer a transistor consigliato quando è necessario un SPL più elevato.
Saldatura manuale: temperatura del ferro 350±10℃, permanenza 2–5 secondi, fino a 2–3 cicli. Mantenere ≥2,0 mm dall'alloggiamento al giunto di saldatura.
| Articolo di prova | Condizione | Criteri di accettazione |
| Umidità | 50 ± 5 ℃, 90–95% umidità relativa, 48 ore | Tutte le specifiche sono soddisfatte dopo il ripristino |
| Alta temperatura | +80 ± 2 ℃, 48 ore | Tutte le specifiche sono soddisfatte dopo il ripristino |
| Bassa temperatura | -30 ± 2 ℃, 48 ore | Tutte le specifiche sono soddisfatte dopo il ripristino |
| Ciclo della temperatura | -30 ℃ ↔ +80 ℃, 30 minuti di permanenza, 5 cicli | Tutte le specifiche sono soddisfatte dopo il ripristino |
| Gocciolare | Legno duro da 75 cm a 10 mm, 3 gocce | Aspetto e prestazioni elettriche verificate |
| Vibrazione | 10–55 Hz, ampiezza 1,0 mm, XYZ, 0,5 ore | Nessun degrado meccanico o elettrico |
| Resistenza al calore della saldatura | 250 ± 5 ℃, 10 ± 0,5 s, spazio di 2,0 mm | Dimensioni e prestazioni soddisfano le specifiche |
MEIDI esegue un controllo acustico al 100% su ogni unità e campiona ogni lotto di produzione per il protocollo di cui sopra nell'ambito del suo sistema ISO9001.
Sensori IoT compatti e dispositivi indossabili in cui la variante standard ≤5 mA riduce al minimo consumo di energia, guidato direttamente da un pin MCU a bassa tensione.
Terminali portatili industriali e dispositivi medici portatili che necessitano di un suono più forte avviso; il modello PA7.5 fornisce ≥80dB pur rimanendo all'interno dello stesso Busta alta 4 mm.
Schede di allarme multitono che utilizzano lo stesso PCB per differenziare entrambe le varianti livelli di avviso in base all'SPL anziché alla frequenza.
I dati di riferimento del modello HNR‑1407 (stessa piattaforma) mostrano valori SPL compresi tra 83–86 dB a 4000 Hz, 5 Vp‑p, superando il minimo ≥ 70 dB. Letture attuali rimanere al di sotto di 1 mA. Le misurazioni della capacità rientrano tra 11,2 e 12,9 nF, coerenti con il 12nF nominale. Contattare MEIDI per i dati batch specifici di HNR‑1404.
| Campione | pressione sonora (dB) | Corrente (mA) | Capacità (nF) | Diametro (mm) | Altezza (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Conclusione: PASSATO. Aspetto, polarità e direzione del nastro verificati.
1. Applicare solo l'azionamento CA. La tensione CC non produrrà suono e potrebbe danneggiare l'elemento.
2. L'alloggiamento non è sigillato. Mantenere la porta del suono asciutta e priva di contaminanti.
3. In atmosfere corrosive, montare all'interno di una custodia protetta.
4. L'SPL dipende dalla tensione e dalla forma d'onda del convertitore; verificare in condizioni di carico reali.
5. Non bloccare l'apertura acustica.
6. Conservare in un imballaggio asciutto per prevenire l'ossidazione dei pin.
1. Come scelgo tra lo standard HNR‑1404 e il PA7.5?
Selezionare il modello standard per corrente inferiore (≤5 mA) e uscita ≥70 dB; scegli PA7.5 quando sono necessari 10 dB in più di pressione sonora o un limite operativo di +70 ℃. Entrambi si adattano a stessi pad PCB.
2. Posso pilotare questi cicalini con una sorgente CC?
No. Richiedono un segnale CA esterno (onda quadra/PWM) a 4000 Hz per generare il suono.
3. Quale frequenza di comando fornisce l'SPL più elevato?
La frequenza di risonanza è 4000Hz. Una scansione di frequenza vicino a questo valore identificherà il picco esatto per un dato lotto.
4. Quali sono le impostazioni di saldatura consigliate?
Saldatura manuale: ferro da 350±10℃, 2–5 s per giunto, massimo 2–3 cicli. Conserva il alloggiamento ad almeno 2,0 mm dal punto di saldatura.
Per schede tecniche, curve di risposta in frequenza o rapporti di test specifici per lotto, contattare MEIDI con i dettagli della tua richiesta. Risposta ingegneristica generalmente entro uno giorno lavorativo.
